ШУ Шкаф управления питателем
ШУ Шкаф управления питателем

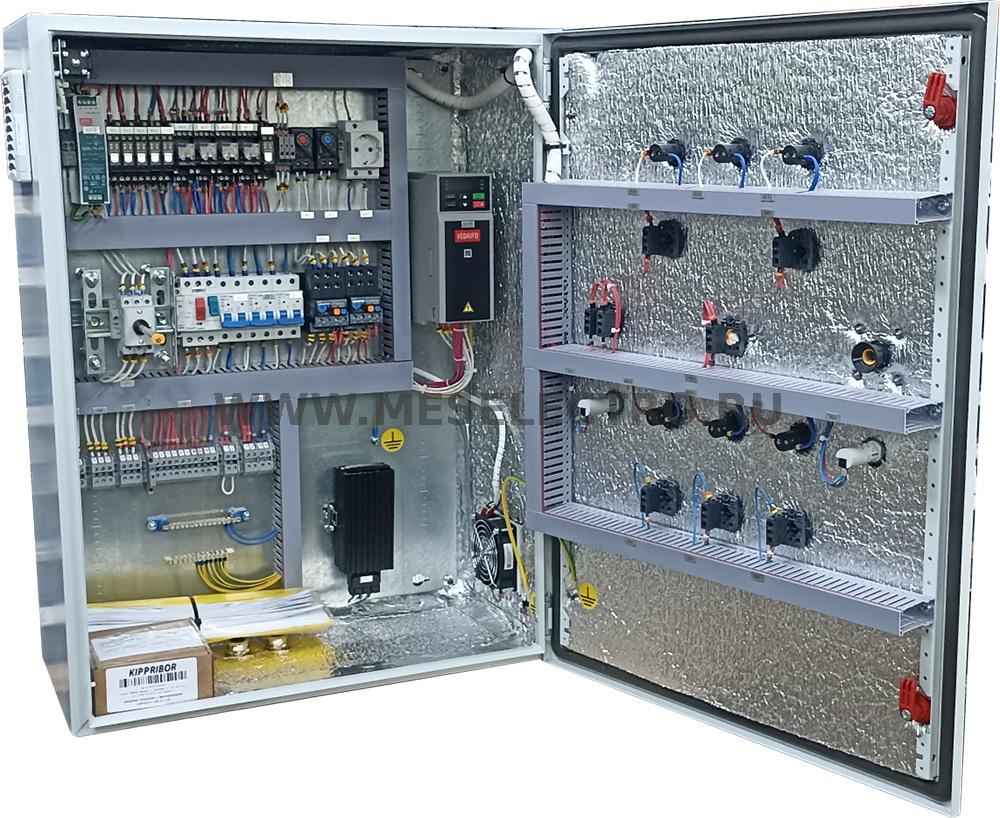

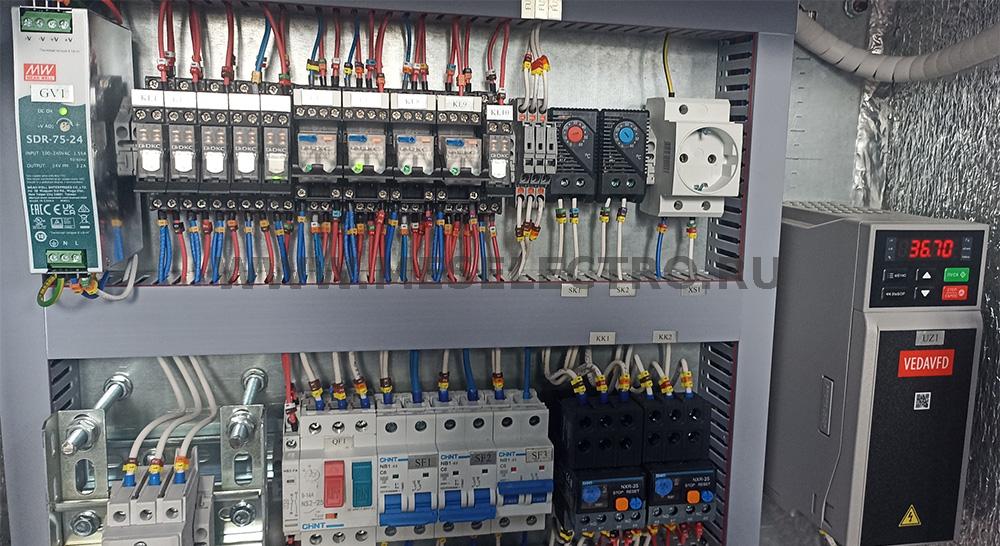

Щит 10ПТВ1-ШУ1 (Далее ШУ) предназначен для:
- Приёма питания380В / 50Гц от вышестоящего распределительного устройства

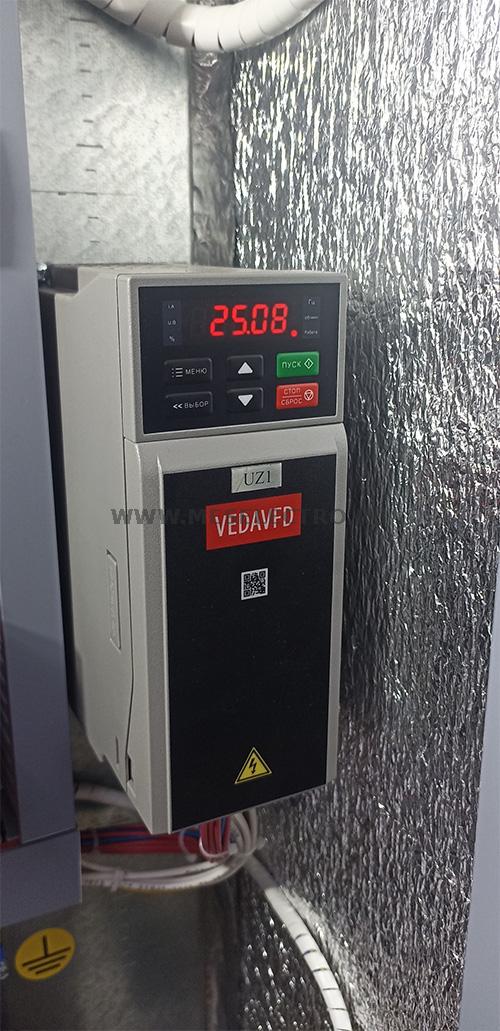

- Управления двумя электродвигателями 0,53kWA от частотного преобразователя ABC00025, VF-101-P2K2-0006-A-T4-E20-B-H, 2,2кВт, 6А, 3х380В, с допустимым током перегрузки 120% + плата расширения входов и выходов BC00004, VF-101

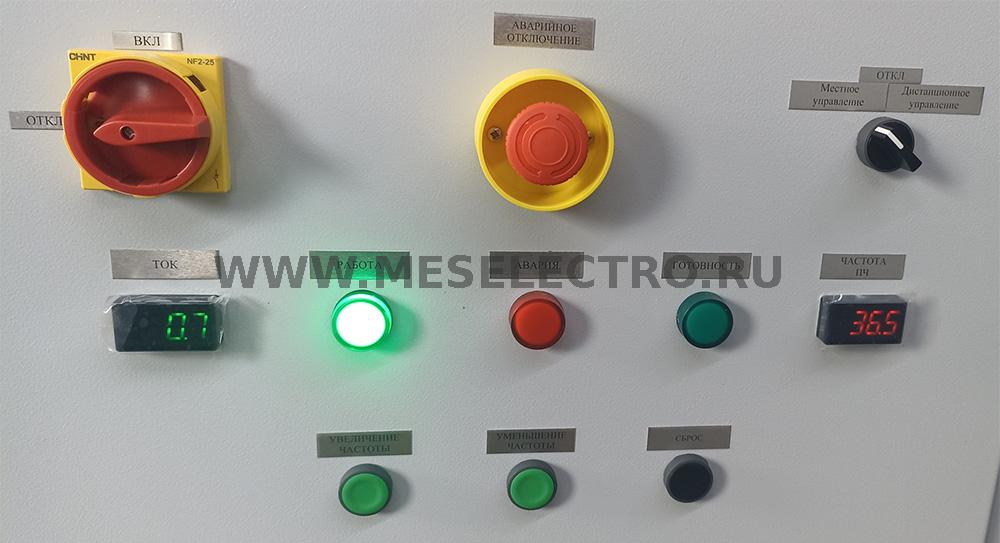

- Схемой предусмотрен запуск, останов, увеличение/уменьшение частоты вращения (от кнопок на двери щита)

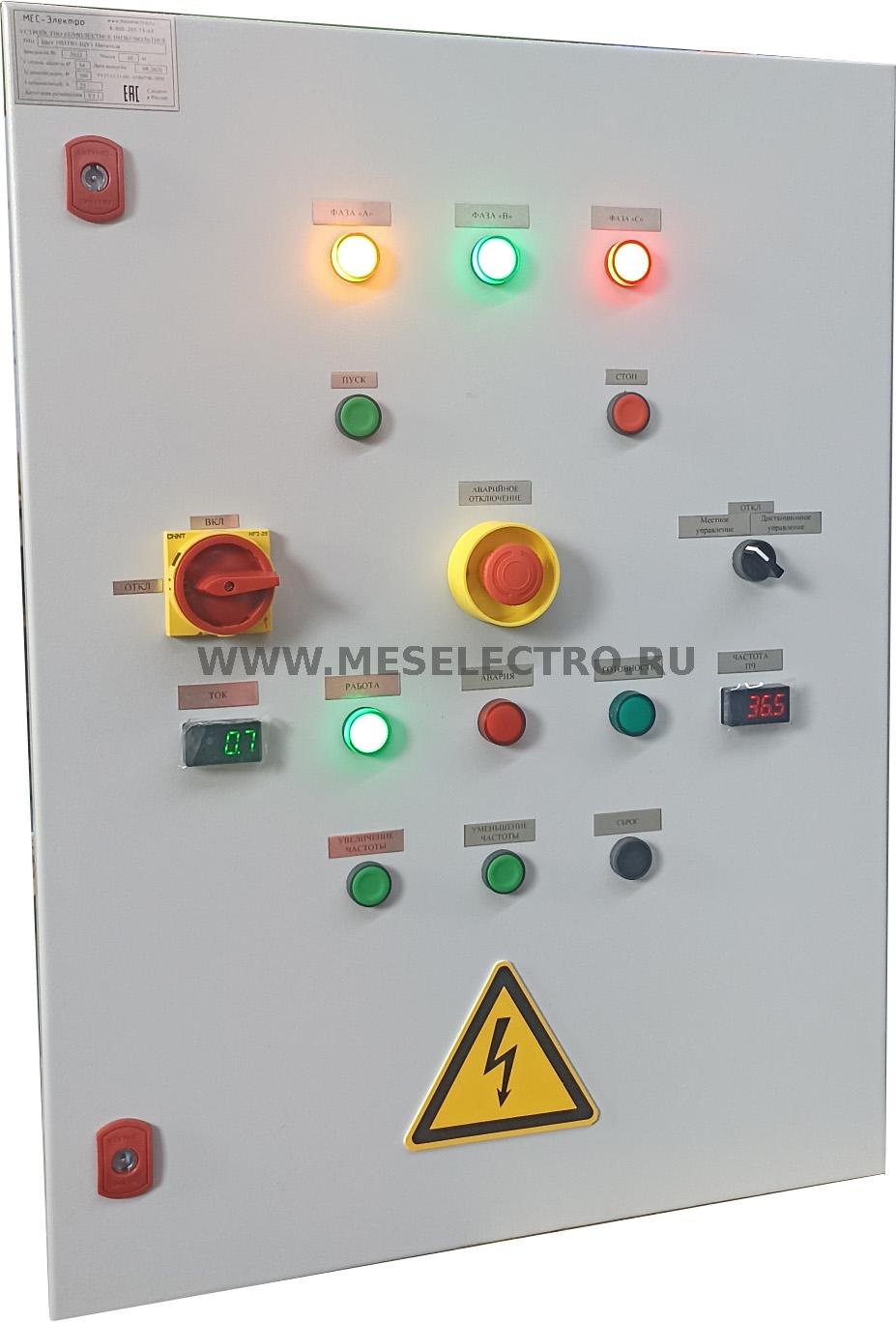

Индикация предполагает:
- Индикация наличия напряжения на питающей кабельной линии
- Рабочий режим, аварийный режим, готовность к работе
- Индикация тока и частоты преобразователя частоты осуществляется с помощью двух щитовых индикаторов ИТП-11.ЗЛ, 4-20мА, -40...+80°С
Климатическое исполнение – У3.1.
ШУ предназначен для установки в электротехнических помещениях.
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
