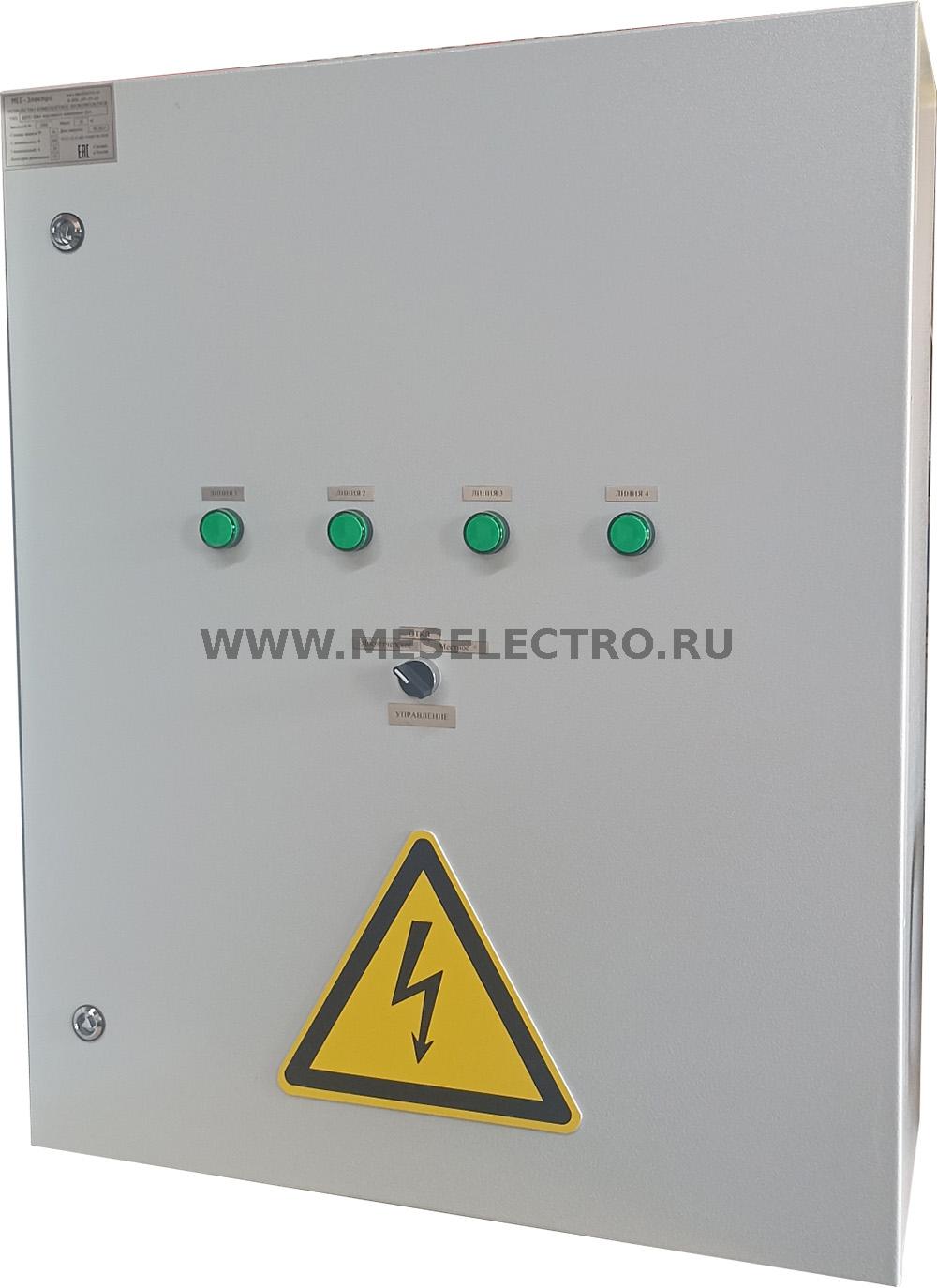

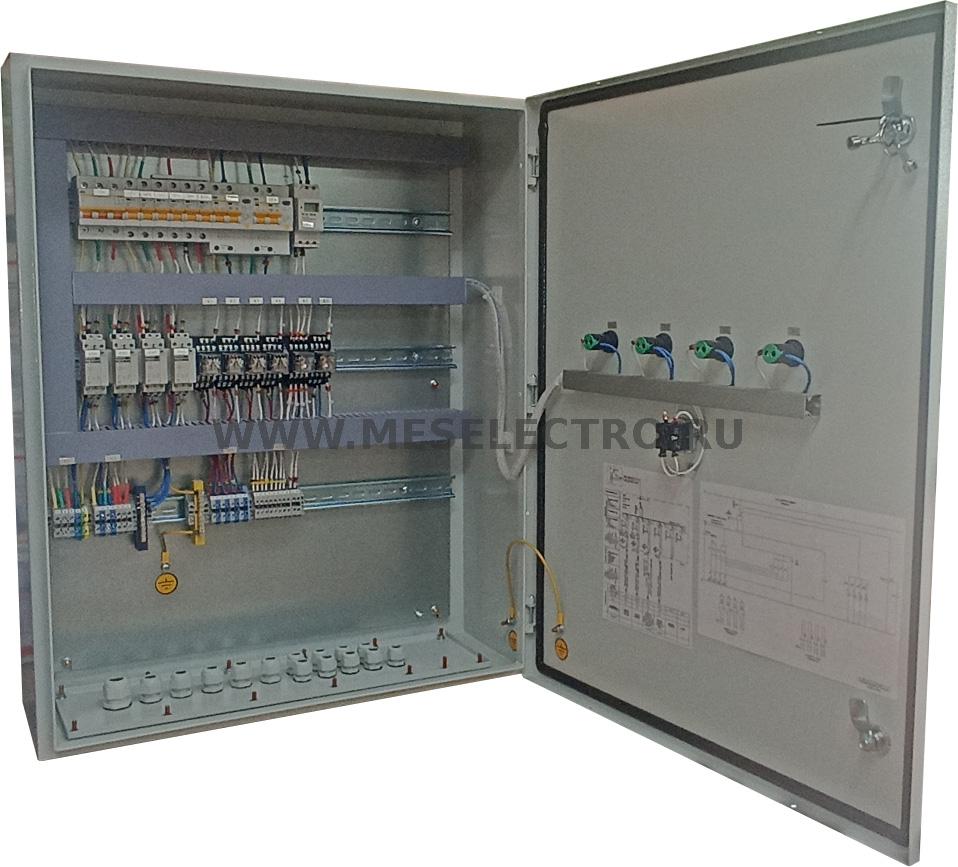

ШУАРХ Щит управления архитектурно-художественной подсветкой с таймером ТЭ-15
ШУАРХ Щит управления архитектурно-художественной подсветкой с таймером ТЭ-15
Щит архитектурно-художественной подсветкjq c таймером ТЭ-15 предназначен для:
Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Включение линий подсветки осуществляется в диспетчерском и местном управлении.
Местное управление - переводом переключателя в положение "Включить освещение". Диспетчерское управление осуществляется путём включения реле 60VDC от пульта управления при одновременном включении астрономического реле ТЭ-15.
ШУАРХ предназначен для установки в щитовых помещениях.
Степень защиты оболочки по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ 15150-69: У3.1.
Цвет оболочки: серый, RAL7035
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
