ППУ 2х40/380-АВР Панель противопожарных устройств
ППУ 2х40/380-АВР Панель противопожарных устройств

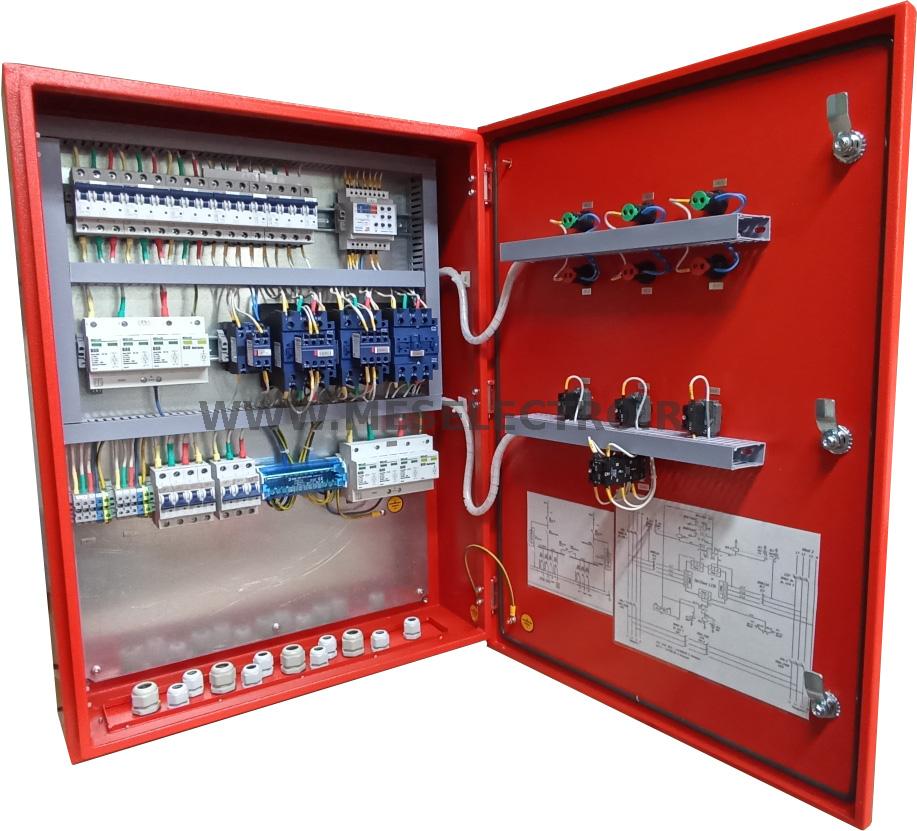

Низковольтное комплектное устройство панель противопожарных устройств (ППУ) предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 380 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

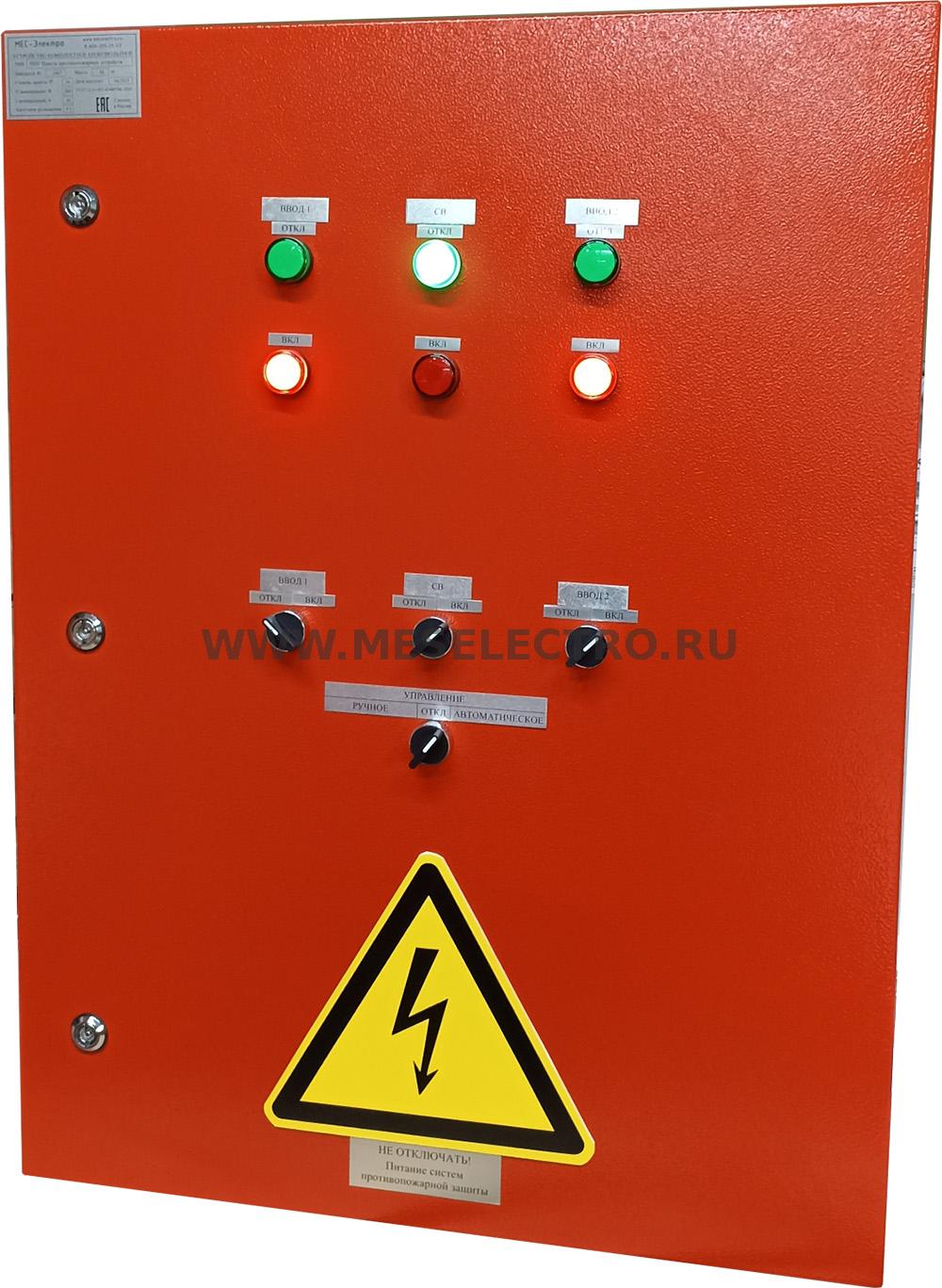

Режимы работы - местное управление / автоматическое управление. Выбор режима работы - переключатель 1-0-2 (Ручное / откл / Автоматическое).
При переводе переключателя в режим ручного управления включение / отключение контакторов ввода № 1, 2 и межсекции осуществляется переключателями расположенными на двери щита.
При переводе переключателя в режим автоматического управления вводится режим АВР согласно настройкам блока автоматического ввода резерва OptiSave L-230.

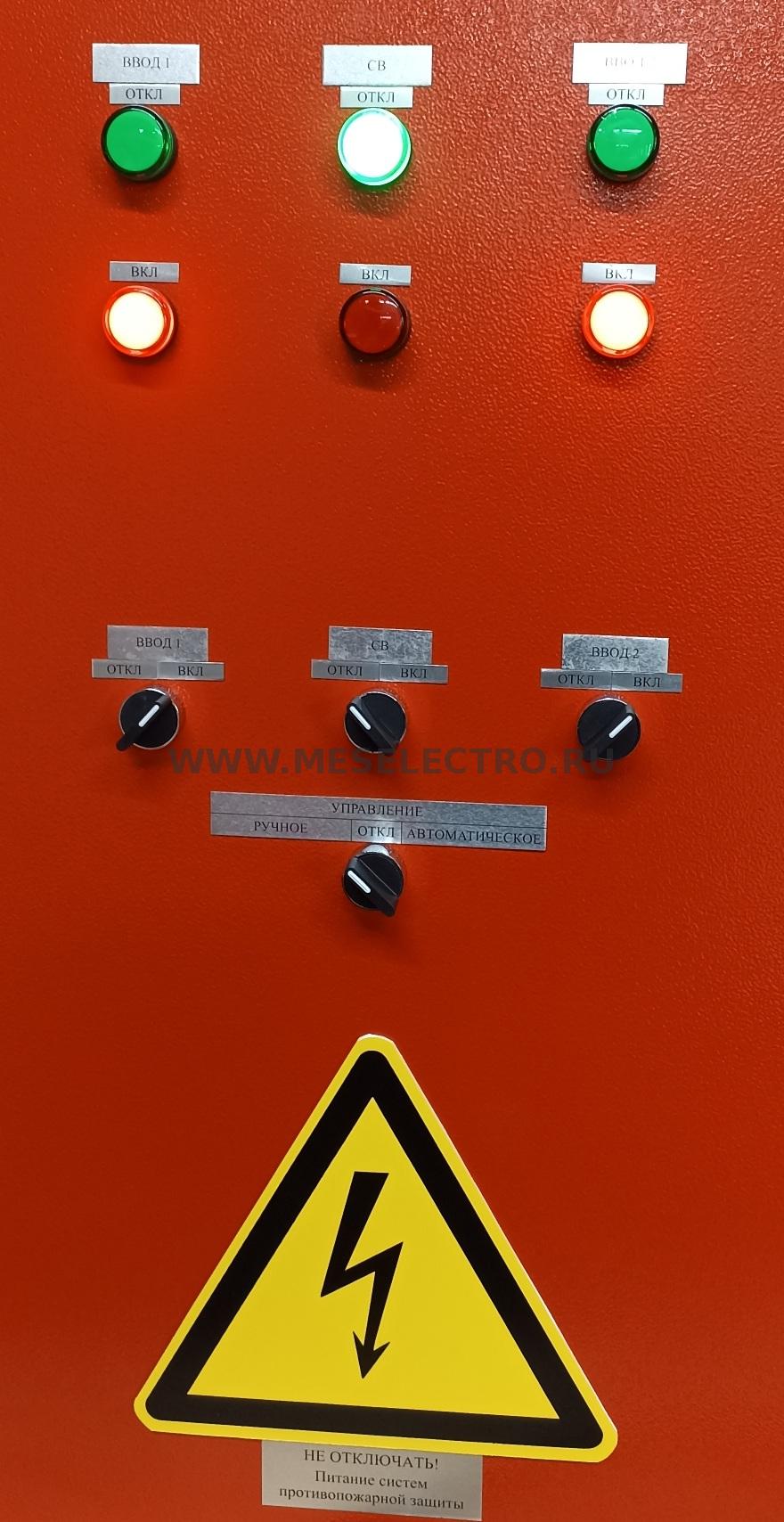

Индикаци включенного положения контакторов ввода № 1,2 и межсекции осуществляется индикаторными лампами красного цвета 230VAC.
Инидкация отключенногоположения контакторов ввода № 1,2 и межсекции осуществляется индикаторными лампами красного цвета 230VAC.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели ППУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС03.01154. Срок действия по 19.01.2028 г.
