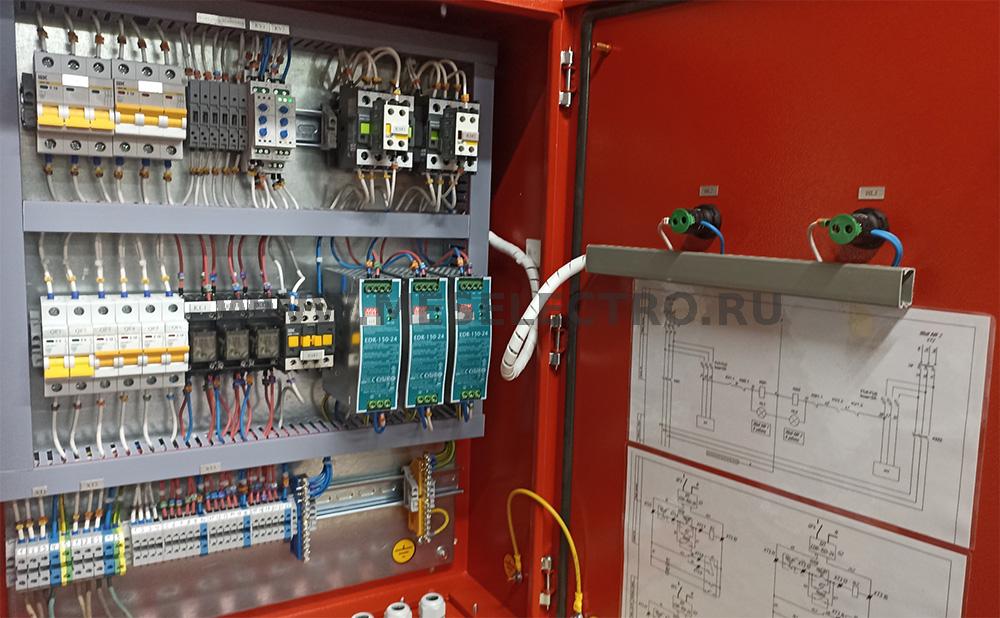

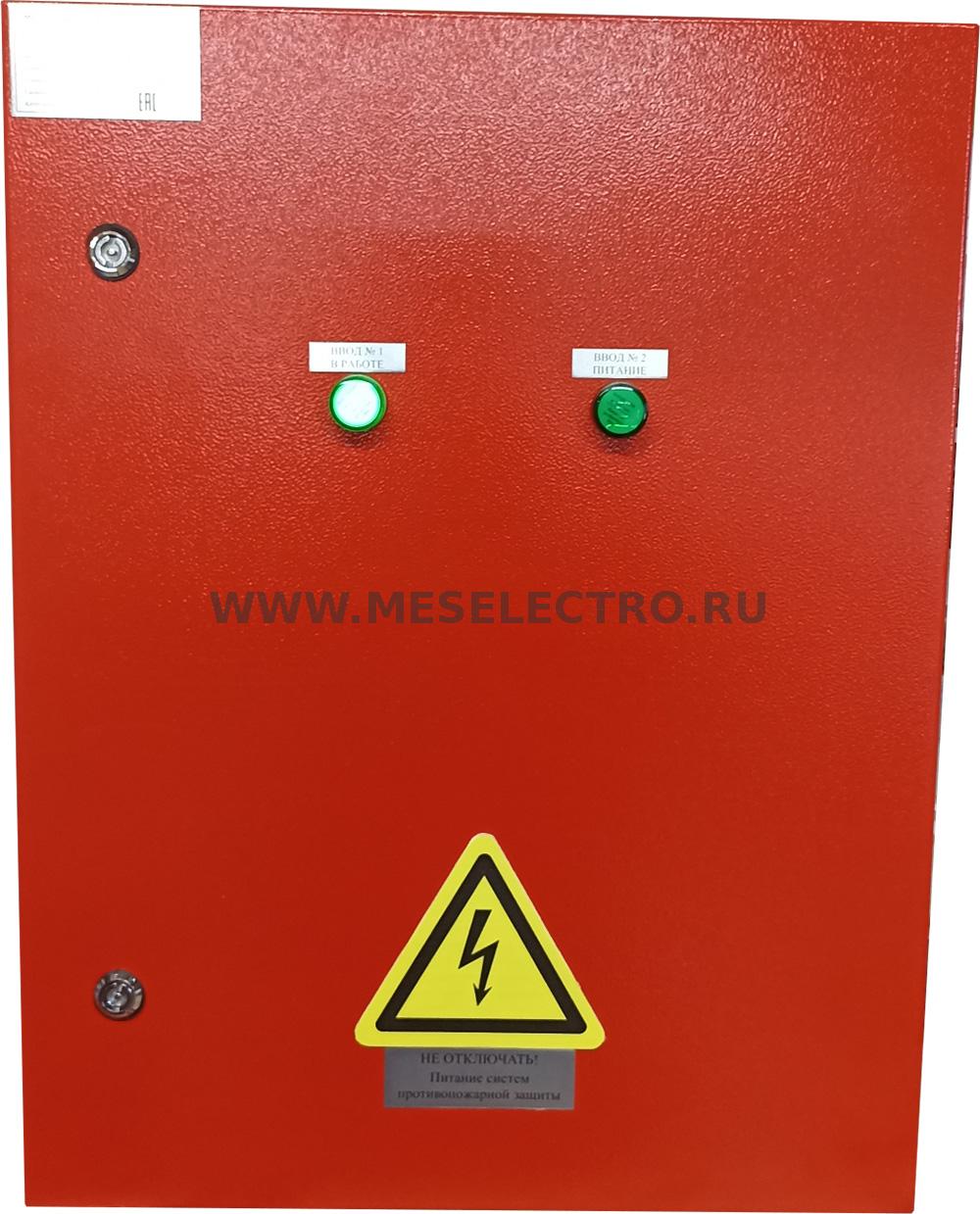

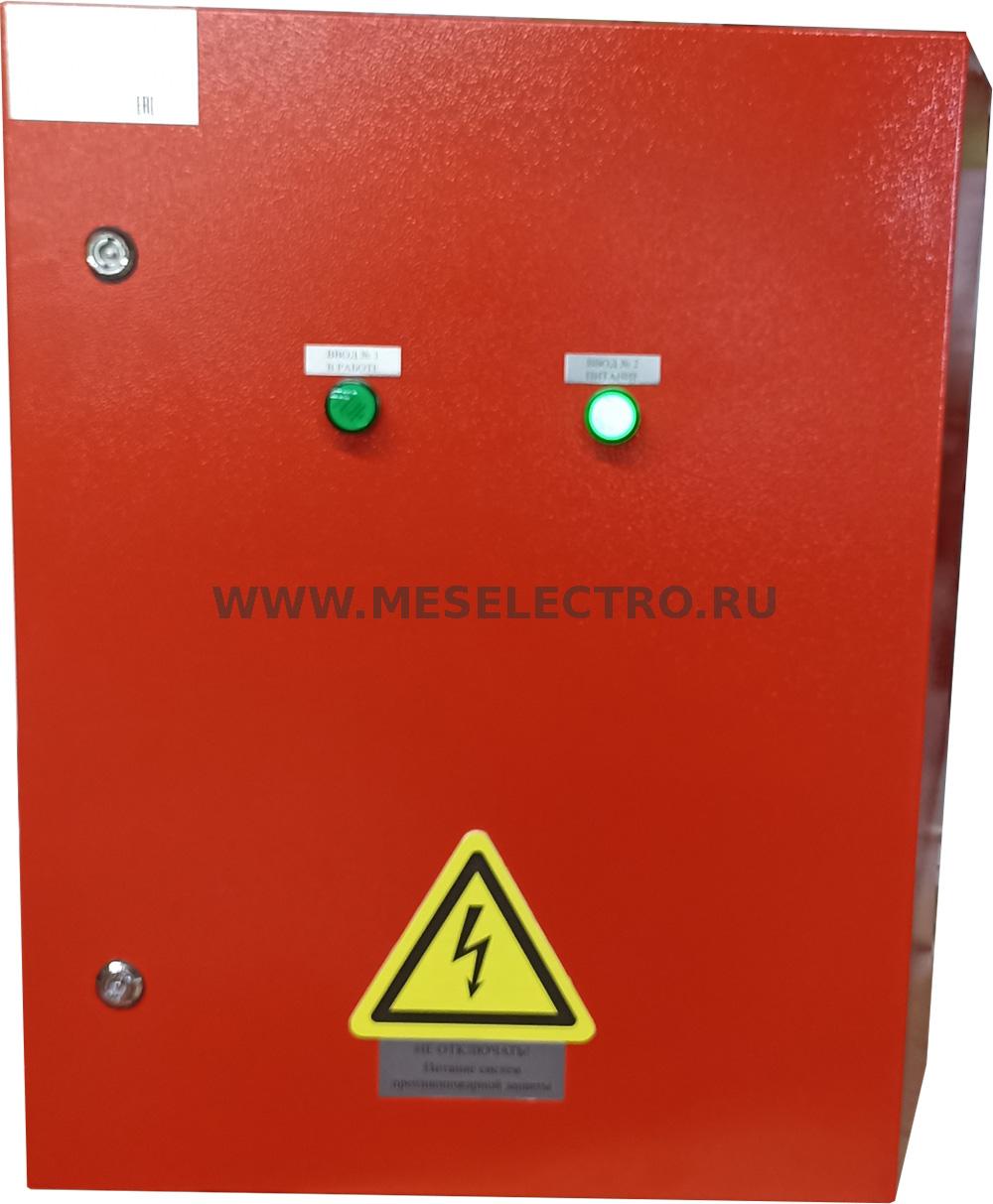

ПЭСПЗ 2х16/380-АВР Панель питания с 3-мя блоками 230/24 цепей постоянного тока

ВРУ 2х250А Вводно-распределительное устройство с АВР на программируемом реле ПР102 "ОВЕН"

ВРУ 2х250А Вводно-распределительное устройство предназначено для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. В качестве программируемого реле применено программируемое реле на 40 каналов ввода/ вывода с возможностью расширения входов/ выходов ПР102 от компании "ОВЕН"
3. Индикации включенного положения выключателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC зеленого цвета.
4. Индикация аварийного отключения выкючателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC красного цвета.
5. Контроль напряжения на обоих ввода осуществляется с помощью реле контроля напряжения производства DRF-3-5 (DKC).
6. В щите предусмотрено местное управление включением автоматических выключателей "Ввод 1", "Ввод 2", "Межсекция" от кнопок "ВКЛ" и "ОТКЛ" размещенными на двери щита.
7. Выбор режима работы осуществляется переключателем 1-2 "Местное управление" / "Автоматическое управление".
8. Схемным решением предусморена выдача в систему диспетчеризации данных о наличии напряжения на вводе № 1,2, положения вводных и межсекционного выключателя, аварийного состояния выключателей.

ЩАВР Щит АВР для РУ-6/10/20кВ на моноблоках RM6

Щит автоматического включения резерва (ЩАВР) предназначен для реализации алгоритма АВР распределительного устройства 6(10)кВ на моноблоках RM6.

Контроль напряжения осуществляется с помощью реле контроля напряжения по вводу № 1,2. Выбор способа управления – Местное управление /Дистанционное управления осуществляется с помощью ключа расположенного на двери щита.

Индикация включения ШВН1 и ШВН2 -  лампа красного цвета 230VAC

Индикация "АВР выведен по ТУ" – с помощью лампы желтого цвета 230VAC.

Климатическое исполнение – У3.1.

ЩТЗ Щит тепловой защиты с блоком Термодат - 11 МЗТ предназначен для:

1. Контроля температурного режима сухого трансформатора. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, подачу напряжения на щит вентиляции. В случае дальнейшего повышения температуры щит произведен аварийное отключение ячейки тип «D/B» КРУЭ RM6.
2. Световой индикации нормальной работы силового трансформатора и аварии
3. Индикация превышения температуры выше 140 градусов и 150 градусов производится указательными реле РЭПУ, размещенными на двери.
