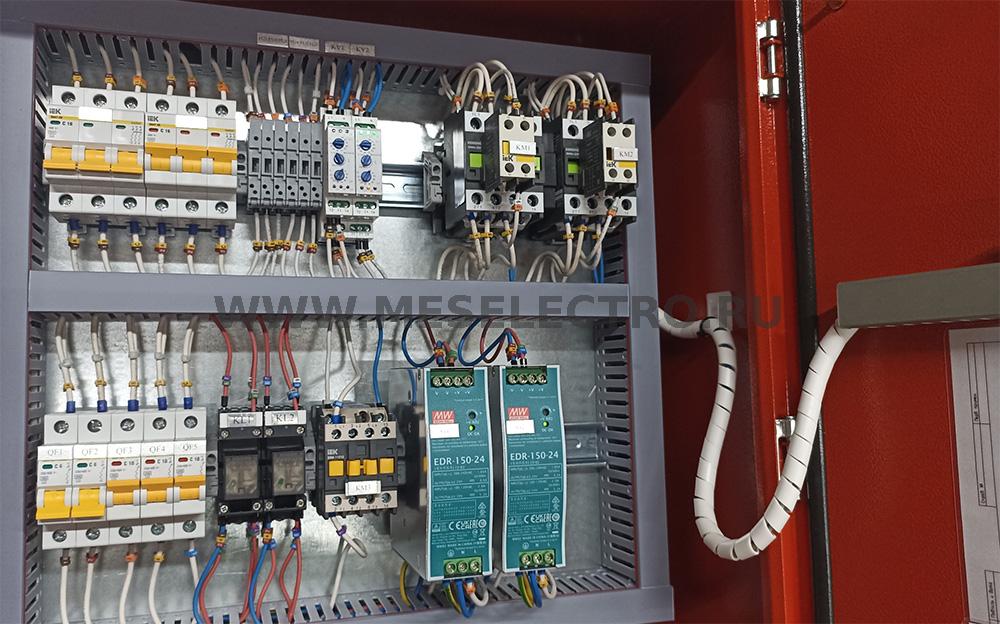

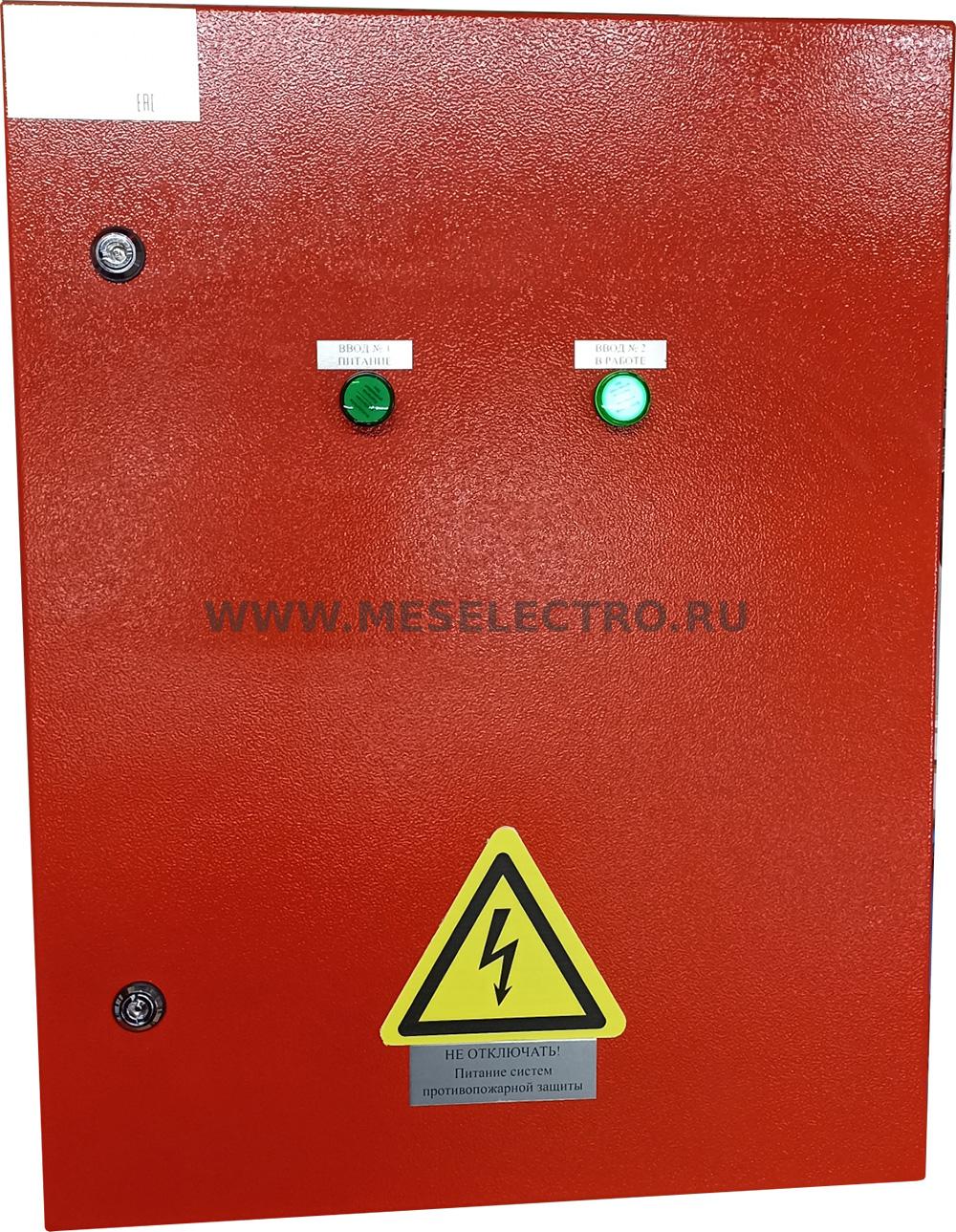

ПЭСПЗ 2х16/380-АВР Панель питания с 2-мя блоками 230/24 цепей постоянного тока
ПЭСПЗ 2х16/380-АВР Панель питания с 2-мя блоками 230/24 цепей постоянного тока
Низковольтное комплектное устройство Панель питания электрооборудования систем противопожарной защиты ПЭСПЗ (Далее ПЭСПЗ) предназначена для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Схемное решение - только режим АВР. Контроль напряжения осуществляется по обоим вводам с помощью реле контроля напряжения РКН-3-15-15
Индикация ввода который находится в работе осуществляется индикаторной лампой «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ».
Габаритный размер 650х500х200
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.
Другие предложения
ЩТЗ Щит тепловой защиты с реле ТР-100 и указательными реле РУ-21
ППУ-6 АВР 16А Панель противопожарных устройство
ЩАВР 2х25 Щит автоматического включения резерва с учётом электроэнергии
ЩТЗ Щит тепловой защиты с реле ТР-100 и указательными реле РУ-21
ЩТЗ Щит тепловой защиты с реле ТР-100 и указательными реле РУ-21
Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение вентиляции и подачу напряжения на независимый расцепитель РУВН
Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.
Индикация на двери щита "Датчики в норме", "Обрыв, КЗ датчика, отказ реле", "Нормальная работа трансформатора", "Температура трансформатор 140 градусов".
Указательными реле РУ-21/220 обозначаются события "Перегрев трансформатора", "Отключение трансформатора"
В щите предусмотрен выход на включение вытяжного вентилятора, подача питания на независимый расцепитель РУВН
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
ППУ-6 АВР 16А Панель противопожарных устройство
ППУ-6 АВР 16А Панель противопожарных устройство
Низковольтное комплектное устройство панель противопожарных устройств (ППУ) предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. Контроль напряжения на вводе № 1 осуществляется с помощью реле РКН-118 "НОВАТЭК".
- Индикации наличия напряжения на вводах № 1 (2) сигнальными лампами зеленого цвета.
- Индикация ввода находящего в работе сигнальными лампами красного цвета.
- Щит имеет 6 отходящих линиий 230VAC с номинальным током 16А.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели ППУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат соответствия на ППУ производства ООО "МЕС-Электро"
ЩАВР 2х25 Щит автоматического включения резерва с учётом электроэнергии
ЩАВР 2х25 Щит автоматического включения резерва с учётом электроэнергии
Щит автоматического включения резерва предназначен для приема и распределения электроэнергии однофазного переменного тока.
Индикация включения питания от ввод № 1 и 2 осуществляется лампами красного цвета «Ввод № 1 работа» и «Ввод № 2 работа».
Климатическое исполнение – У3.1.
Щит АВР предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты АВР: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
