ПЭСПЗ 2х16/230-АВР Панель питания электрооборудования систем противопожарной защиты (Icu=10kA)
ПЭСПЗ 2х16/230-АВР Панель питания электрооборудования систем противопожарной защиты (Icu=10kA)
Низковольтное комплектное устройство Панель питания электрооборудования систем противопожарной защиты (Далее ПЭСПЗ) предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР).

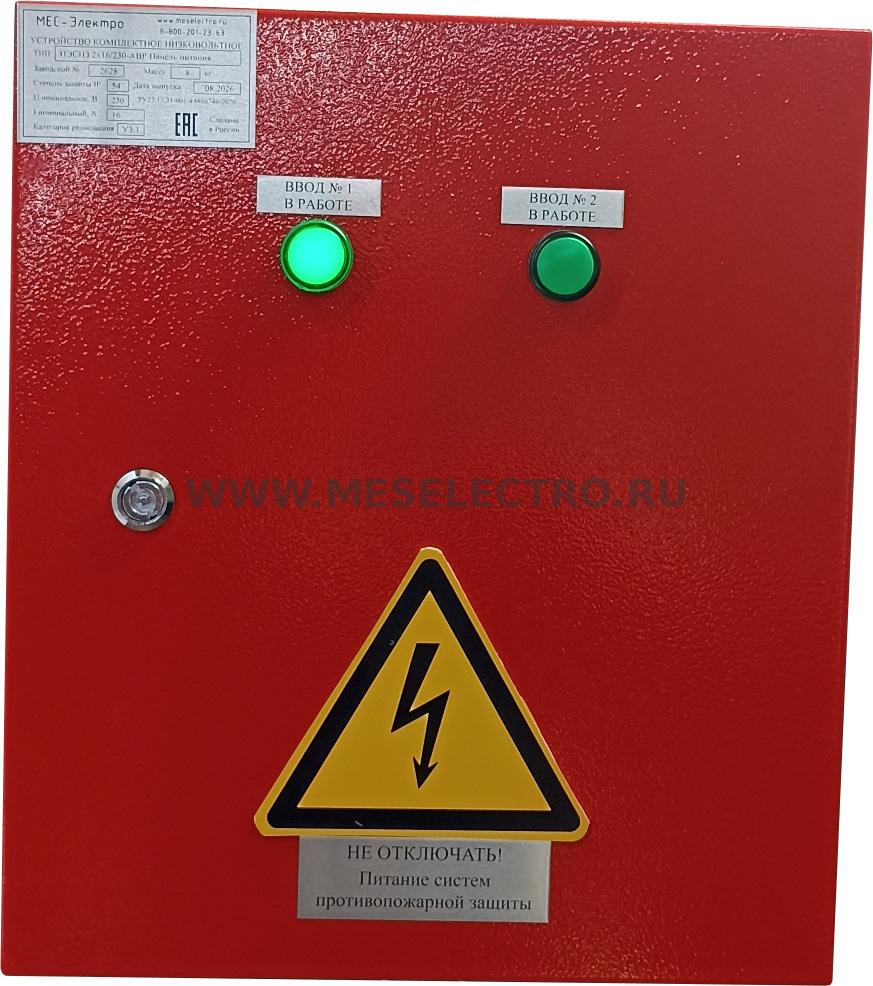

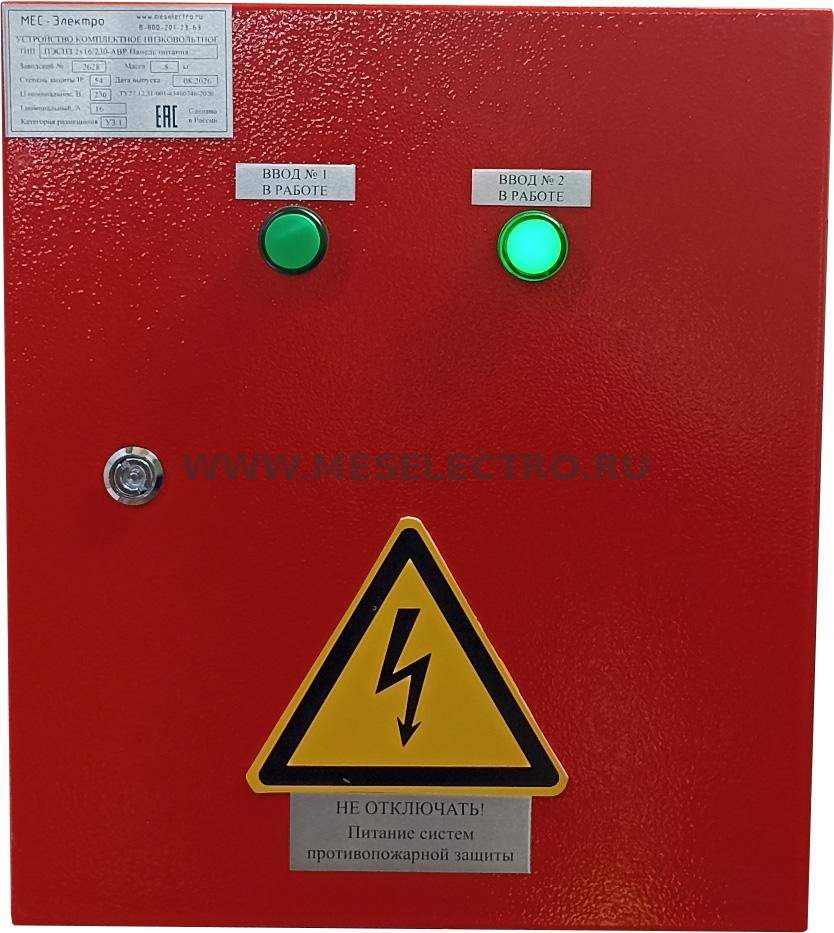

- Индикация ввода находящего в работе сигнальными лампами зелёного цвета: "ВВОД № 1 В РАБОТЕ" и "ВВОД № 2 В РАБОТЕ»

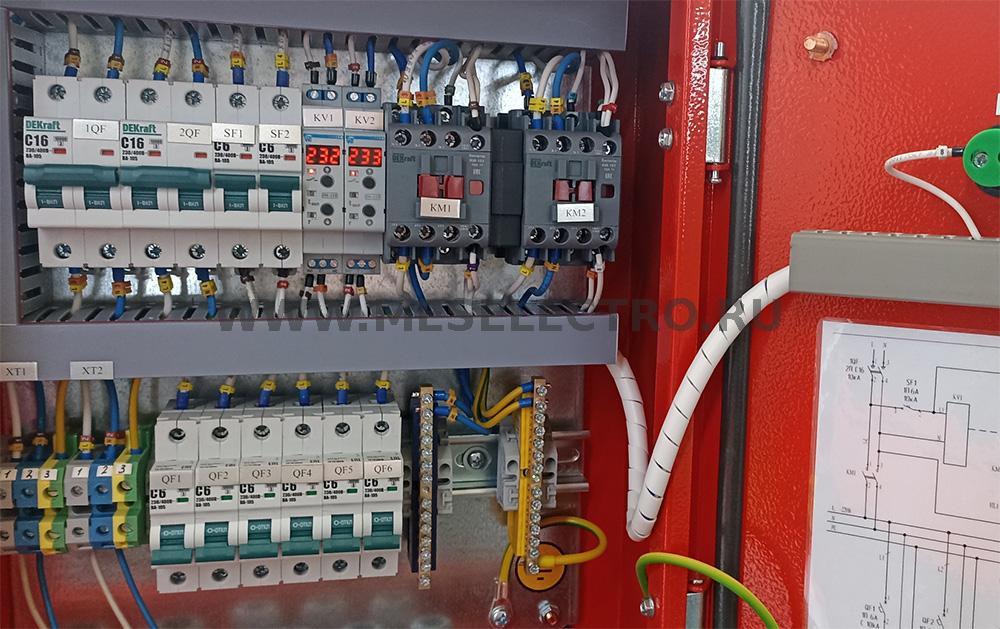

Перечень входящих комплектующих:
| № п/п | Наименование, краткая характеристика | Кол-во | Ед. изм. |
| 1 | Корпус: Корпус сварной навесной габ. Размер 400 (высота) х 350 (ширина) х 150 (глубина), IP54. Сальники в комплекте. Цвет двери- RAL3020 (красный). Табличка "НЕ ОТКЛЮЧАТЬ! Питание систем противопожарной защиты" - 1 шт. | 1 |
компл. |
| 2 | Подключение вводных кабельных линий - на клеммы проходные 6 мм.2 | 2 | компл. |
| 3 | Подключение фазных проводников отходящих линий на нижние зажимы автоматических выключателей отходящих линий. | 2 | компл. |
| 4 | Ввод: Автоматический выключатель модульный ВА-105 двухполюсный 2п 16А C 10кA AC | 2 | шт. |
| 5 | ОЛ № 1, 2, 3, 4,5, 6: Автоматический выключатель модульный ВА-105 однополюсный 1п 6А C 10кA AC | 6 | шт. |
| 6 | Реле напряжения, РН-118 однофазное, с индикатором, до 3,5 кВт Novatek Electro | 2 | шт. |
| 7 | Защита цепей управления: Выключатель ВА-105 1П 6А, 10кА | 2 | шт. |
| 8 | Контактор магнитный КМ-102 16А 3П 230VAC с взаимной блокировкой | 2 | шт. |
| 9 | Лампа зелёного цвета 230 VAC "Ввод № 1 / 2 в работе" | 2 | шт. |
| 10 | Маркировка - металлографика | 1 | компл. |
Степень защиты по ГОСТ 14254-2015: IP54
Климатическое исполнение по ГОСТ15150-69: У3.1.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на щиты ПЭСПЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
