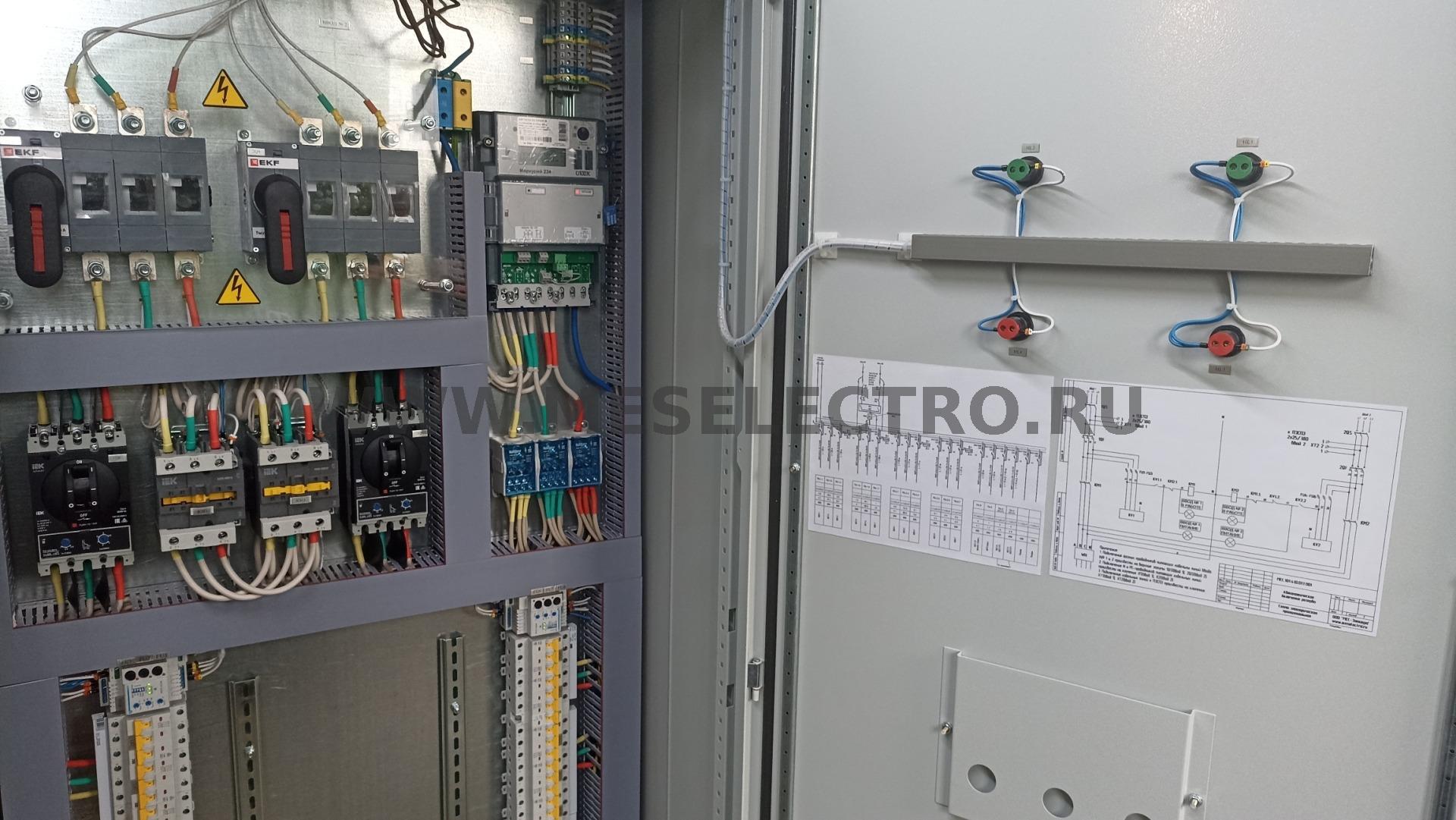

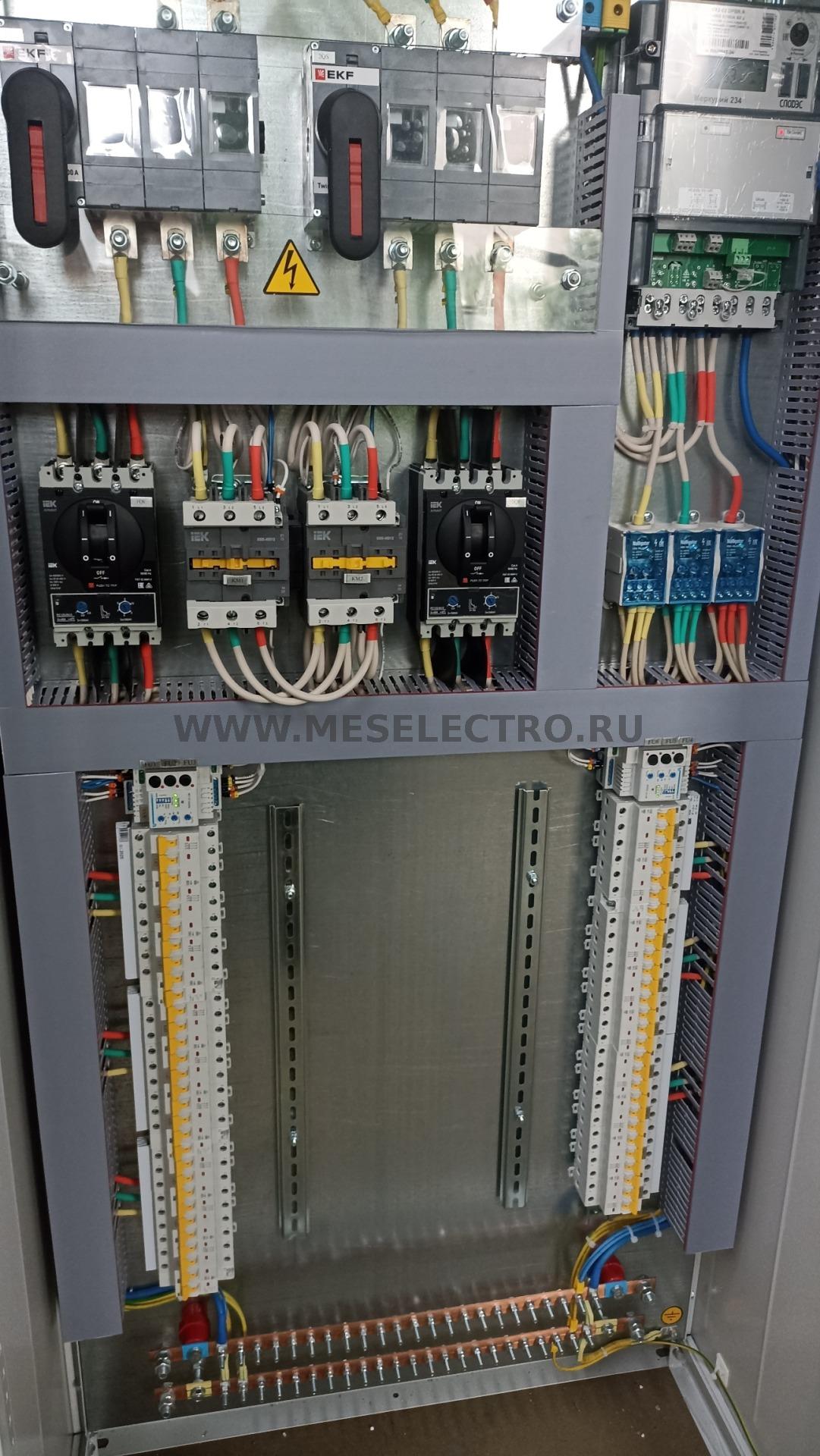

ГРЩ Главный распределительный щит 2х80/380-АВР

ВРУ 2х250А Вводно-распределительное устройство с АВР на программируемом реле ПР102 "ОВЕН"

ВРУ 2х250А Вводно-распределительное устройство предназначено для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. В качестве программируемого реле применено программируемое реле на 40 каналов ввода/ вывода с возможностью расширения входов/ выходов ПР102 от компании "ОВЕН"
3. Индикации включенного положения выключателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC зеленого цвета.
4. Индикация аварийного отключения выкючателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC красного цвета.
5. Контроль напряжения на обоих ввода осуществляется с помощью реле контроля напряжения производства DRF-3-5 (DKC).
6. В щите предусмотрено местное управление включением автоматических выключателей "Ввод 1", "Ввод 2", "Межсекция" от кнопок "ВКЛ" и "ОТКЛ" размещенными на двери щита.
7. Выбор режима работы осуществляется переключателем 1-2 "Местное управление" / "Автоматическое управление".
8. Схемным решением предусморена выдача в систему диспетчеризации данных о наличии напряжения на вводе № 1,2, положения вводных и межсекционного выключателя, аварийного состояния выключателей.

ЩАВР 2х25 Щит автоматического включения резерва с учётом электроэнергии

Щит автоматического включения резерва предназначен для приема и распределения электроэнергии однофазного переменного тока.

Индикация включения питания от ввод № 1 и 2 осуществляется лампами красного цвета «Ввод № 1 работа» и «Ввод № 2 работа».

Климатическое исполнение – У3.1.

Щит АВР предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты АВР: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ЩТЗ Щит тепловой защиты с реле ТР-100 "Новатэк-Электро"

Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для:
Контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает включение подствольных вентиляторов, осевых вентиляторов, обеспечивает предупредительную сигнализацию. При дальнейшем повышении температуры щит обеспечивает замыкание сухих контактов выведенных на клеммник XT3.13-15 для включения независимого расцепителя РУ-0,4кВ/ РУ-10кВ. Пороги температур являются программируемыми и подлежат выставлению во время наладки оборудования. Контроль осуществляется температурным реле ТР-100.
