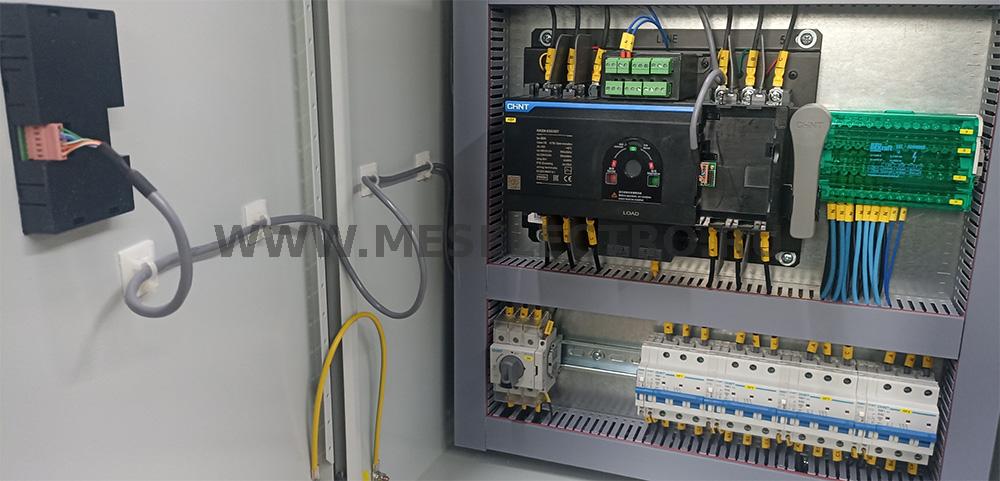

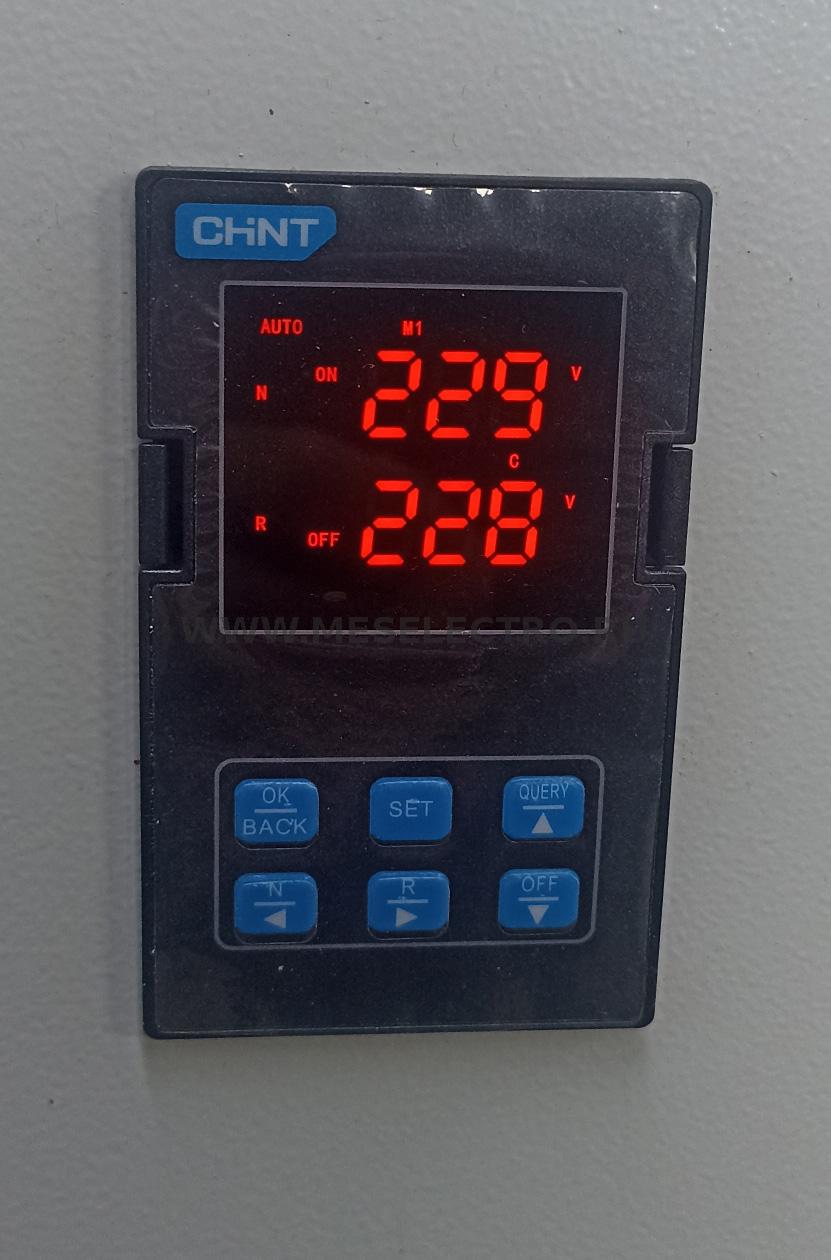

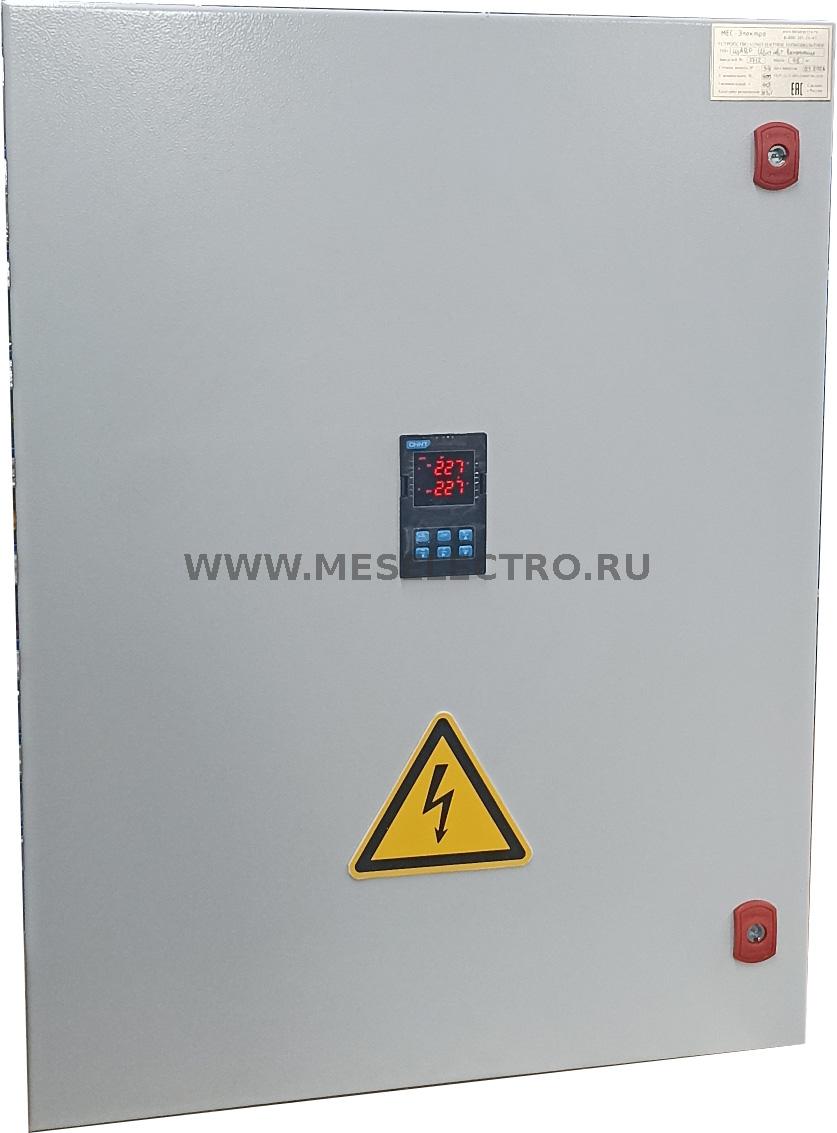

ЩАВР 2х40/380Щит автоматического ввода резерва с блоком NXZM-63S (CHINT)

ЩТЗ Щит тепловой защиты с реле ТР-100 (НОВАТЭК-Электро)

Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для:

• Контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение обдува и вентиляцию камеры силового трансформатора.
• Щит обеспечивает включение обогрева камеры силового трансформатора.
• Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.
• Индикация на двери щита "Тепловая защита введена", "Обдув в работе", "Вытяжная вентиляция в работе", Тепловентиляторы в работы"

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ША Шкаф автоматики газовой котельной (Atekom Technology Co)

ША шкаф автоматики газовой котельной предназначен для работы в составе комплекса по автоматизации электрооборудования газовой котельной.

В качестве устройства автоматизации технологического процесса применён свободно-программируемый контроллер NA2000 PLC компании Atekom Technology Co, Ltd.

Сенсорная панель оператора - Weintek cMT2108X2

Источник бесперебойного питания - TEPLOCOM-250+ с АКБ 12В, 17Ah

GSM-контроллер - CCU825-HOME/DB/AE-P

Климатическое исполнение – У3.1.

ША предназначен для установки в электротехнических помещениях.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на НКУ (Шкаф автоматики ША): EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ППУ 2х40/380-АВР Панель противопожарных устройств

Низковольтное комплектное устройство Панель противопожарных устройств ППУ 2х40/380-АВР предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Режимы работы: Местное / Автоматическое
Выбор режима работы - переключатель «Местное / Автоматическое» на двери щита.
При переводе переключателя в положение «Местное» включение вводных и межсекционного контактора производится переключателями расположенными на двери щита «Ввод № 1 откл / вкл», «Ввод № 2 откл / вкл», «СВ откл / вкл». При этом предусмотрена блокировка одновременного включения обоих вводных контакторов и межсекционного контактора.
При переводе переключателя в положение «Автоматическое» схема щита переводится в режим автоматического включения резерва. Приоритет - ввод № 1. Предусмотрена блокировка одновременного включения вводных и межсекционного контакторов.
Лампой «Авария» осуществляется индикация следующих событий:
- аварийное отключение вводных автоматических выключателей, при этом режим АВР блокируется для предотвращения перевода КЗ на секцию находящуюся в нормальном режиме работы,
- в случае если на любой из контакторов подаётся напряжение и контактор не включается, то производится блокировка работы АВР с включением лампы «АВАРИЯ».

Органы управления размещённые на двери щита:
Переключатель "Автоматическое / 0 / Ручное шт. 1
Переключатель "Ввод № 1 откл / вкл" шт. 1
Переключатель "Ввод № 2 откл / вкл" шт. 1
Переключатель "СВ откл / вкл" шт. 1

Индикация:
Лампа зеленого цвета "Наличие напряжения на вводе № 1/2" шт. 2
Лампа красного цвета "Ввод " 1 / 2 в работе" шт. 2
Лампа зеленого цвета "Ввод № 1, 2, СВ отключен" шт. 3
Лампа жёлтого цвета "АВАРИЯ" шт. 1

Степень защиты по ГОСТ 14254-2015: IP54

Климатическое исполнение по ГОСТ15150-69: У3.1.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ППУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
