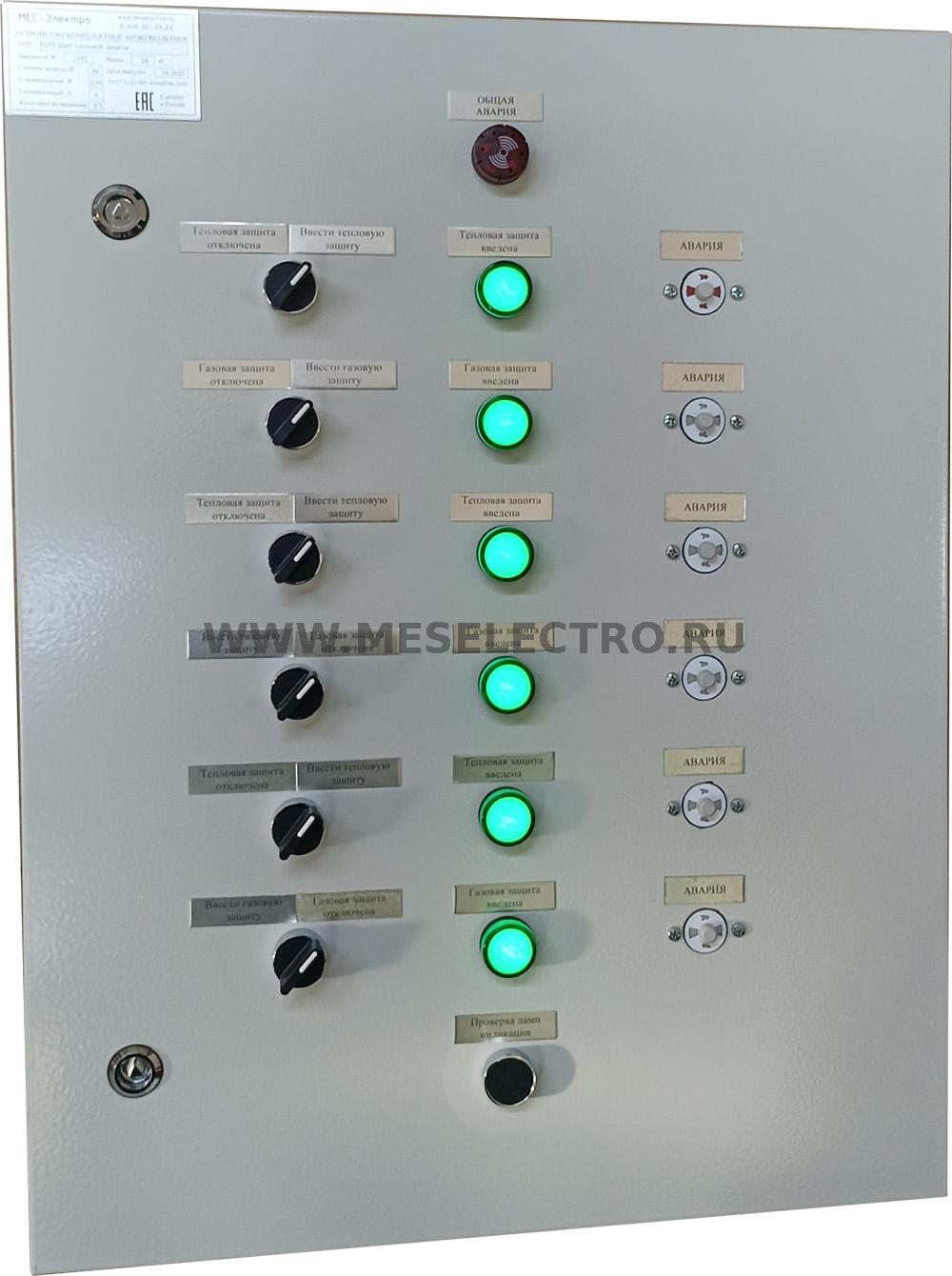

Произведена сборка двух щитов тепловой и газовой защиты

Низковольтное комплектное устройство Щит тепловой и газовой защиты предназначено для реализации тепловой и газовой защиты (контроль превышения давления) трёх маслонаполненных трансформаторов.

Принцип действия:

Ввод тепловой и газовой защиты в работу производится переключателем «Ввести тепловую защиты» и «Ввести газовую защиту».
Контроль температуры трансформатора осуществляется встроенным реле имеющим 2 нормально разомкнутых контакта состояния (порог 1 и порог 2). При достижении порога № 1 происходит замыкание контакта клемм 5-6 клеммника Х1 (трансформатор 3), при достижении порога № 2 происходит замыкание контактов клемм 7-8 клеммника Х1 (Трансформатор 3).
При достижении первого порога происходит срабатывание указательного реле АВАРИЯ и замыкание контактов на клеммнике Х1:3-4. При достижении второг порога происходит замыкание клемм на клеммнике X1:1-2.
Газовая защита трансформатор осуществляется встроенным реле имеющим 2 нормально разомкнутых контакта состояния (порог 1 и порог 2). При достижении порога № 1 происходит замыкание контакта клемм 5-6 клеммника Х2 (трансформатор 3), при достижении порога № 2 происходит замыкание контактов клемм 7-8 клеммника Х2 (Трансформатор 3).
При достижении первого порога происходит срабатывание указательного реле АВАРИЯ и замыкание контактов на клеммнике Х2:3-4. При достижении второго порога происходит замыкание клемм на клеммнике X2:1-2.

Аналогичным образом построена защита следующих 2-х трансформаторов.

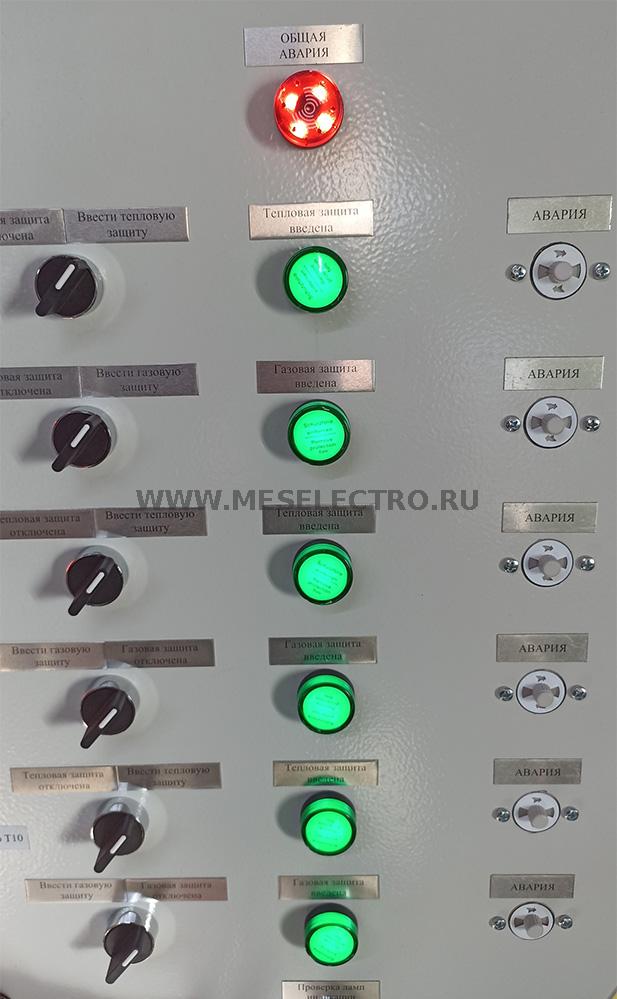

В щите предусмотрена проверка лам индикации «Тепловая защита введена» и «Газовая защита введена», а также лампы «АВАРИЯ» при нажатии на кнопку «Проверка ламп индикации»
Схемой предусмотрен выбор напряжени цепей управления от двух независимых источников электроэнергии переменного однофазного тока 50Гц с помощью перекидного реле КL1

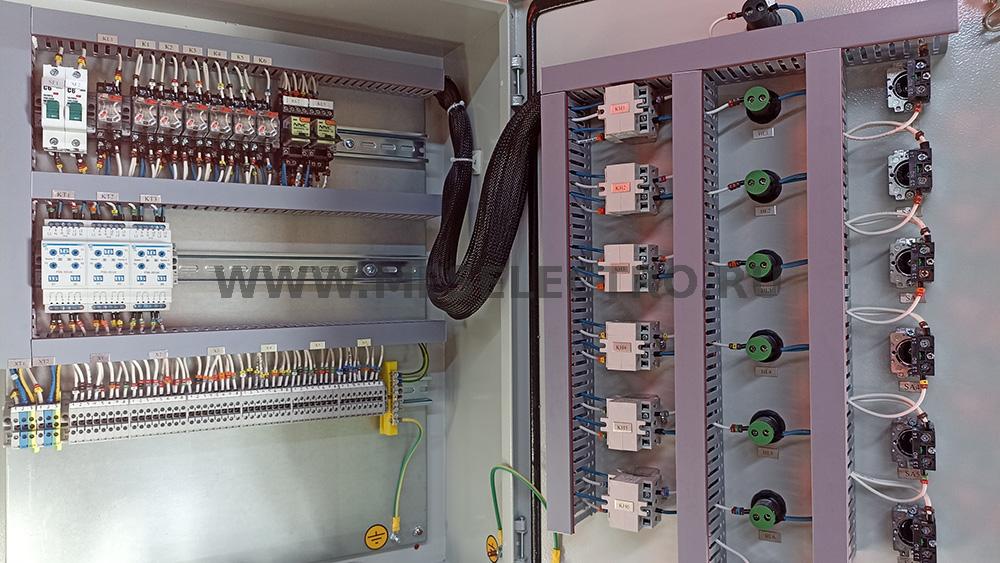

Произведена сборка двух щитов тепловой и газовой защиты

Принцип действия:

Ввод тепловой и газовой защиты в работу производится переключателем «Ввести тепловую защиты» и «Ввести газовую защиту».
Контроль температуры трансформатора осуществляется встроенным реле имеющим 2 нормально разомкнутых контакта состояния (порог 1 и порог 2). При достижении порога № 1 происходит замыкание контакта клемм 5-6 клеммника Х1 (трансформатор 3), при достижении порога № 2 происходит замыкание контактов клемм 7-8 клеммника Х1 (Трансформатор 3).
При достижении первого порога происходит срабатывание указательного реле АВАРИЯ и замыкание контактов на клеммнике Х1:3-4. При достижении второг порога происходит замыкание клемм на клеммнике X1:1-2.
Газовая защита трансформатор осуществляется встроенным реле имеющим 2 нормально разомкнутых контакта состояния (порог 1 и порог 2). При достижении порога № 1 происходит замыкание контакта клемм 5-6 клеммника Х2 (трансформатор 3), при достижении порога № 2 происходит замыкание контактов клемм 7-8 клеммника Х2 (Трансформатор 3).
При достижении первого порога происходит срабатывание указательного реле АВАРИЯ и замыкание контактов на клеммнике Х2:3-4. При достижении второго порога происходит замыкание клемм на клеммнике X2:1-2.

Аналогичным образом построена защита следующих 2-х трансформаторов.

Габаритный размер: 650 (высота) х 500(ширина) х 220(глубина)

Степень защиты оболочки по ГОСТ 14254-2015: IP31

Климатическое исполнение по ГОСТ 15150-69: У3.1.

Цвет оболочки: серый, RAL7035

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
