Произведена сборка ПЭСПЗ 2х10/230-АВР с переключателем фаз ПЭФ-301
Произведена сборка ПЭСПЗ 2х10/230-АВР с переключателем фаз ПЭФ-301
Низковольтное комплектное устройство Панель питания электрооборудования систем противопожарной защиты ПЭСПЗ 2х10/230-АВР с переключателем фаз ПЭФ-301 предназначено для:
Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
Основные технические характеристики:
| Наименование параметров | Показатель параметров |
| Номинальное напряжение, В | 230 |
| Частота сети, Гц | 50 |
| Номинальный ток, А | 10 |
| Номинальное напряжение изоляции,В | 500 |
| Номинальное импульсное напряжение, В | 500 |
| Устойчивость к токам короткого замыкания, kA | 4,5 |
| Номинальное напряжение вспомогательных цепей, В | 220VAC |
| Вид системы заземления | ТN-C-S |
| Степень защиты по ГОСТ 14254-96 (для оболочки) | IP54 |
| Климатическое исполнение по ГОСТ 15150-69 | У3.1. |
| Условия окружающей среды | А |
| Габариты (высота, длина, глубина), мм. | |
| Высота | 500 |
| Ширина | 400 |
| Глубина | 200 |
| Масса, кг., не более | 12 |

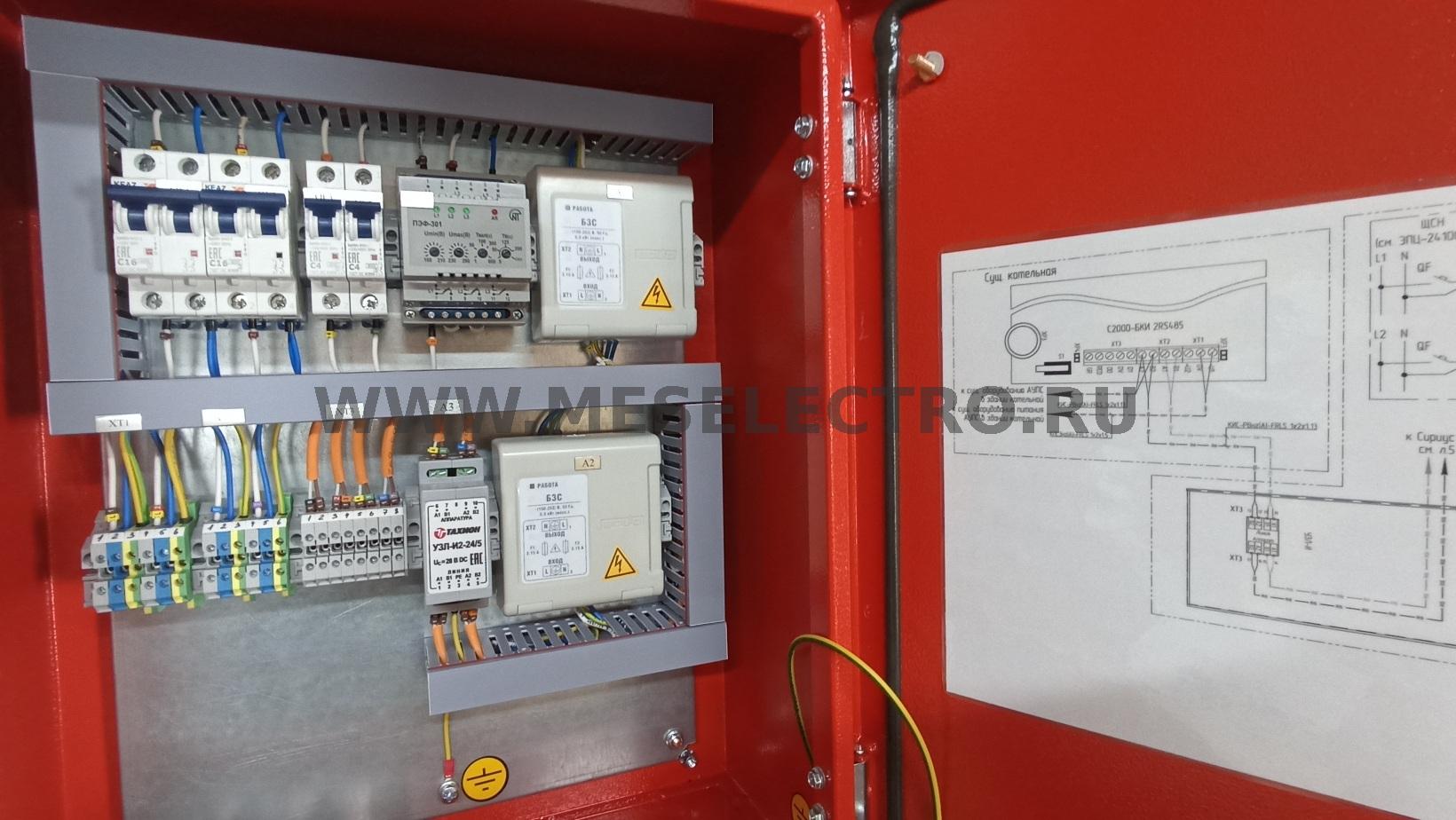

Состав комплектующих:
| № п/п | Наименование, краткая характеристика | Ед. изм. | Кол-во |

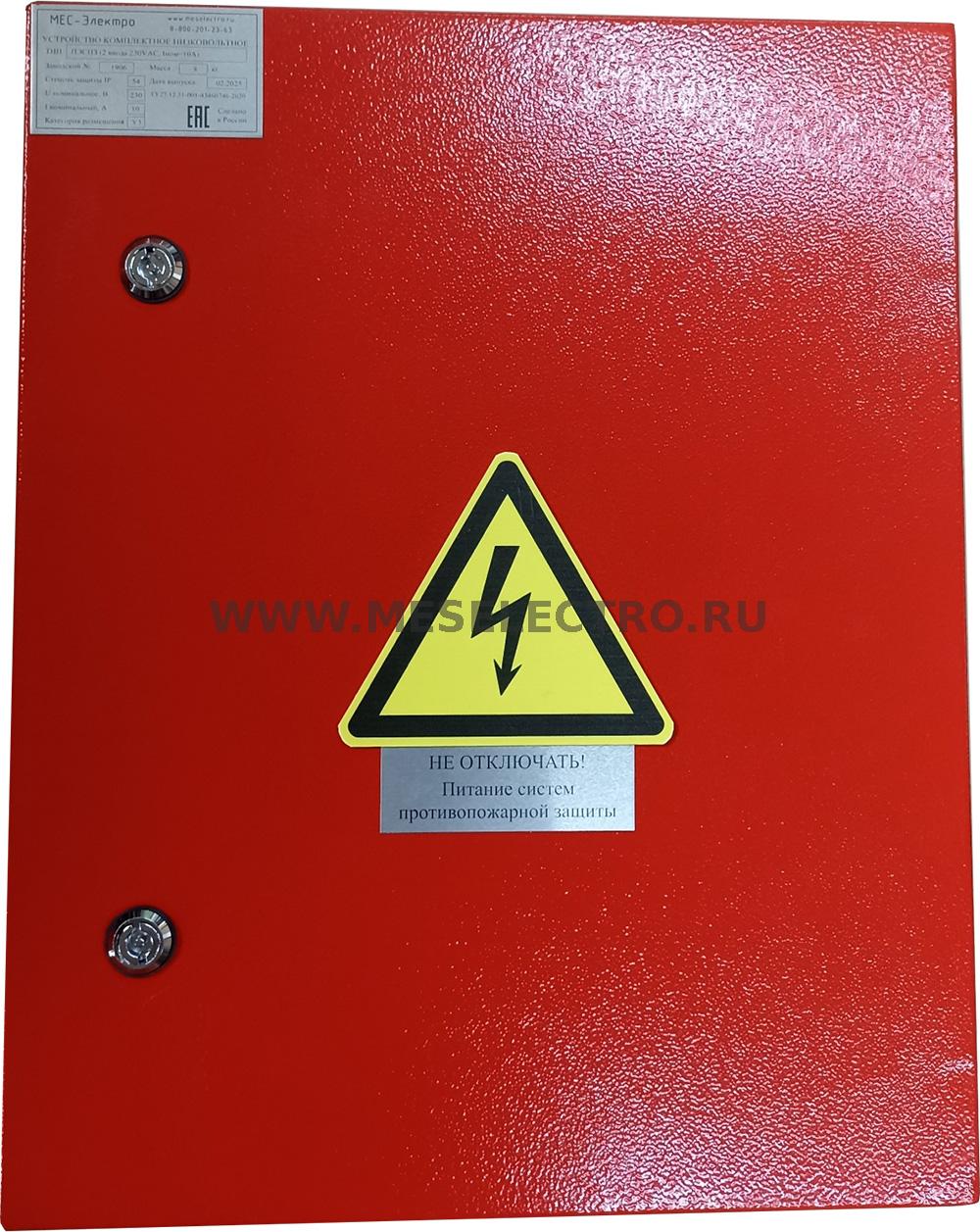

| 1 | Корпус: Корпус сварной навесной габ. размер 500 (высота) х 400 (ширина) х 200 (глубина), IP54. Сальники в комплекте. Цвет двери- RAL3020 (красный), IP54, RAL3020(красный). Шильд "НЕ ОТКЛЮЧАТЬ! Питание систем противопожарной защиты" - 1 шт. | шт. | 1 |
| 2 | Подключение вводных кабельных линий - на клеммы проходные 6 мм.2 | компл. | 1 |
| 3 | Ввод: Выключатель автоматический двухполюсный 16А C 6кА AC OptiDin BM63-2C16-УХЛ3 | шт. | 2 |
| 4 | Переключатель фаз ПЭФ-301 16А на DIN-рейку | шт. | 1 |
| 5 | БЗС Блок Защитный сетевой "БОЛИД" | шт. | 1 |
| 6 | УЗЛ-И Устройство защиты линии интерфейса RS-485, - 55° - +85°С, IP20, 89х58х35мм, на DIN-рейку. На 2 линии | шт. | 1 |
| 7 | БРИЗ Блок разветвительно-изолирующий | шт. | 1 |
| 8 | Выключатель автоматический однополюсный 4А C 6кА AC OptiDin BM63-1C4-УХЛ3 | шт. | 2 |
| 9 | Маркировка - металлографика | компл. | 1 |
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС07.04039. Срок действия по 04.12.2028 г.
