Произведена сборка партии панелей питания электрооборудования систем противопожарной защиты ПЭСПЗ 2х16/380
Произведена сборка партии панелей питания электрооборудования систем противопожарной защиты ПЭСПЗ 2х16/380
Низковольтное комплектное устройство Панель питания электрооборудования систем противопожарной защиты ПЭСПЗ предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Режимы работы: автоматическое переключение между вводами в режиме АВР.

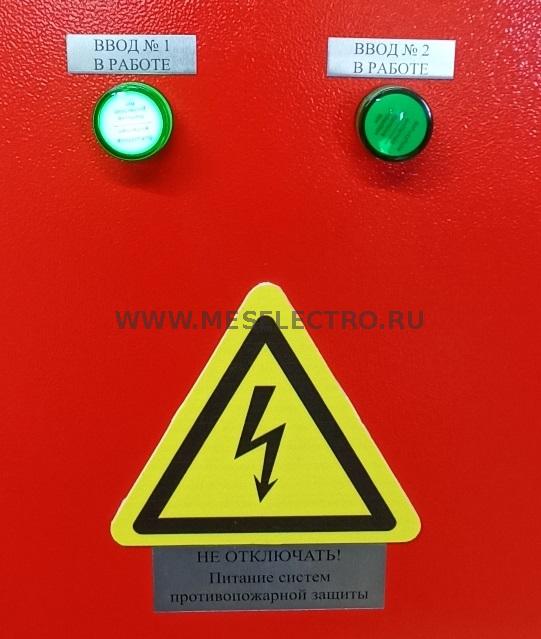

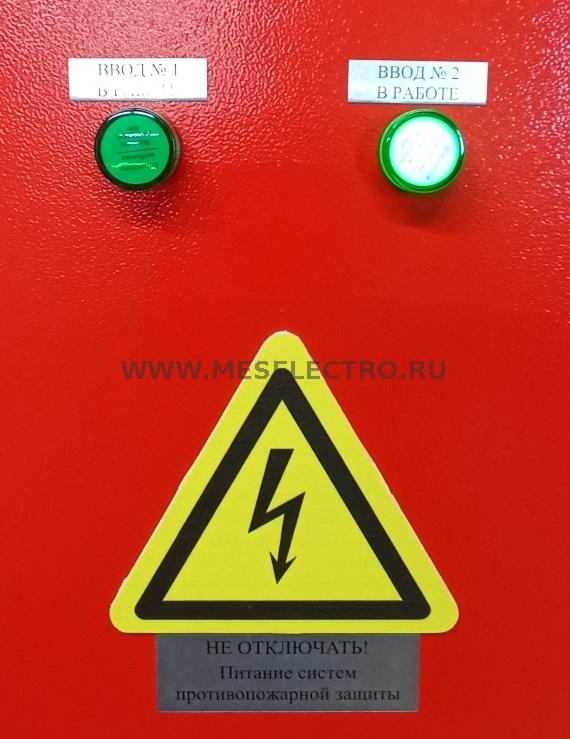

Индикация ввода который находится в работе осуществляется индикаторной лампой «ВВОД № 1 В РАБОТЕ», «ВВОД № 2 В РАБОТЕ».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели противопожарных устройств: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат пожарной безопасности на панели ПЭСПЗ № РОСС.RU.32623.ОС07.04039, срок действия по 04.12.2028 г.
Сертификат соответствия ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № РОСС RU.32457.04РИД0, срок действия по 15.01.2026 г.
- Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
380 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
16 |
|
Номинальное напряжение изоляции,В |
500 |
|
Номинальное импульсное напряжение, В |
500 |
|
Устойчивость к токам короткого замыкания, kA |
4,5 |
|
Номинальное напряжение вспомогательных цепей, В |
220VAC |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
400 |
|
Ширина |
400 |
|
Глубина |
200 |
|
Масса, кг., не более |
12 |
- Комплектность:
|
Наименование |
Кол-во |
|
ПЭСПЗ Панель питания электрооборудования систем противопожарной защиты |
1 шт. |
|
ПЭСПЗ Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов |
1 компл. |
- Перечень входящих комплектующих:
|
№ |
Наименование, краткая характеристика |
Ед. изм. |
Кол-во |
|
1 |

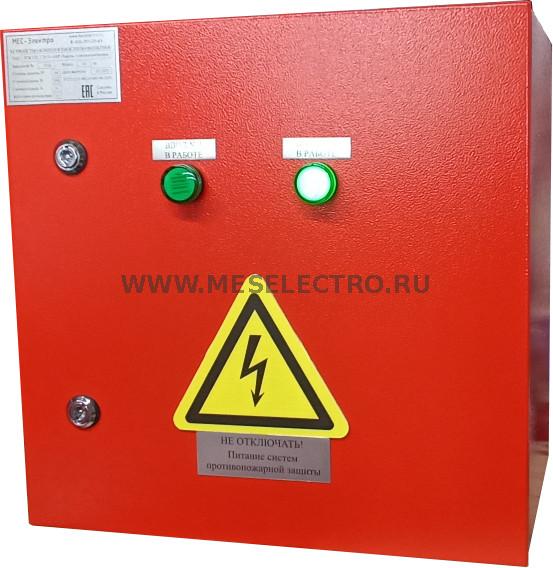

Корпус: Корпус сварной навесной габ. Размер 400 (высота) х 400 (ширина) |
шт. |
1 |
|
2 |
Ввод: Выключатель автоматический 16А 3П трехполюсный характеристика C 4,5кА |
шт. |
2 |
|
3 |
Защита цепей управления: Клемма-держатель предохранителя 2А |
шт. |
6 |
|
4 |

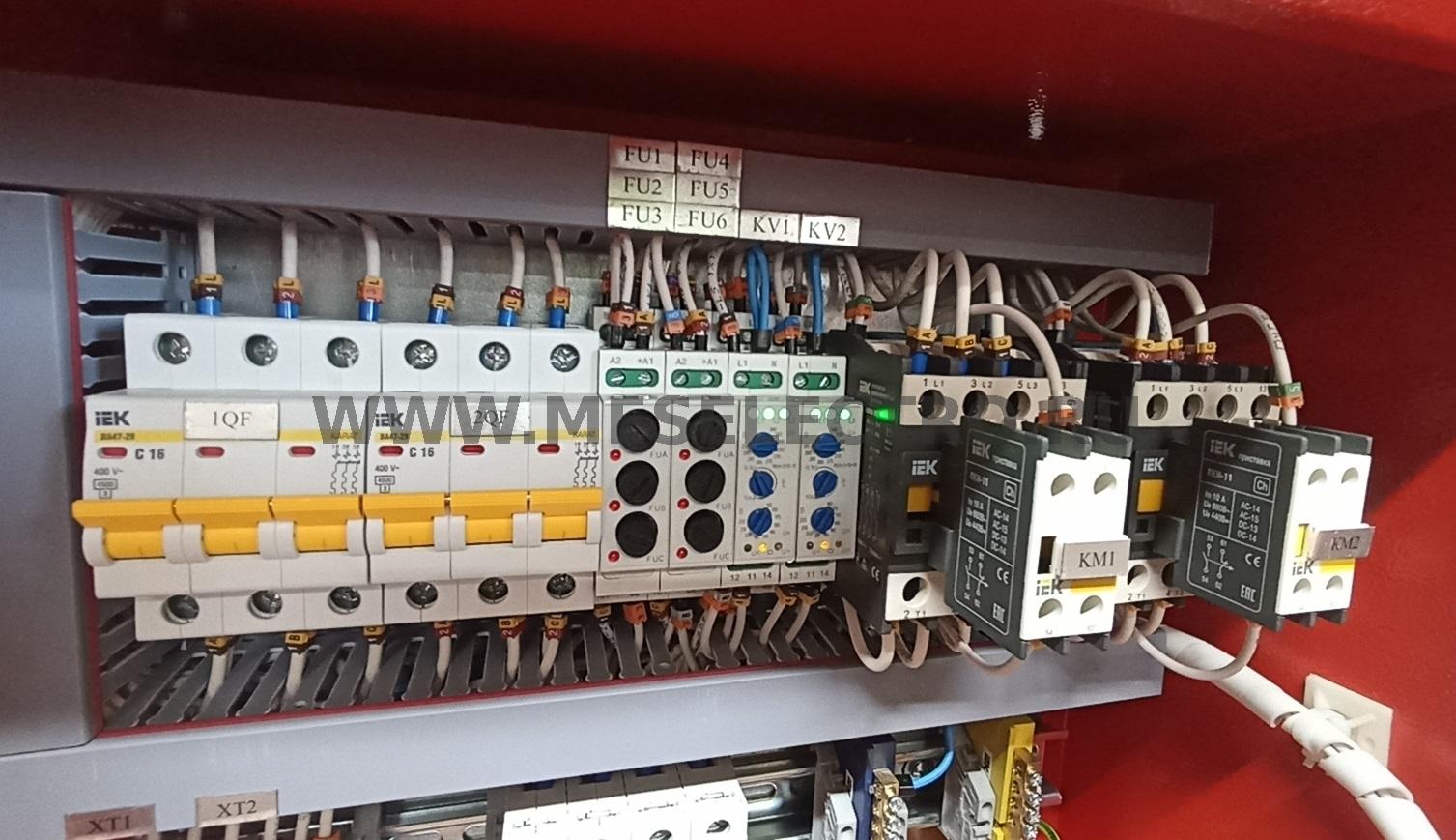

Блок АВР на двух контакторах КМИ с Iном=25А с взаимной механической блокировкой, двух реле контроля напряжения РКН-3-15-15 "Меандр" |
компл. |
1 |
|
5 |
ОЛ № 1,2,3,4: Выключатель автоматический ВА47-29 6А 1П однополюсный характеристика C 4,5кА |
шт. |
4 |
|
6 |
Лампа зеленая "Ввод № 1 в работе" |
шт. |
1 |
|
7 |
Лампа зеленая "Ввод № 2 в работе" |
шт. |
1 |
|
8 |
Подключение вводных кабельных линий на проходные клеммы 6 мм.2 |
компл. |
1 |
|
9 |
Подключение отходящих кабельных линий - на нижние зажимы (2,4,6) автоматических выключателей отходящих линий. |
компл. |
1 |
|
10 |
Маркеровка - металлографика |
компл. |
1 |
