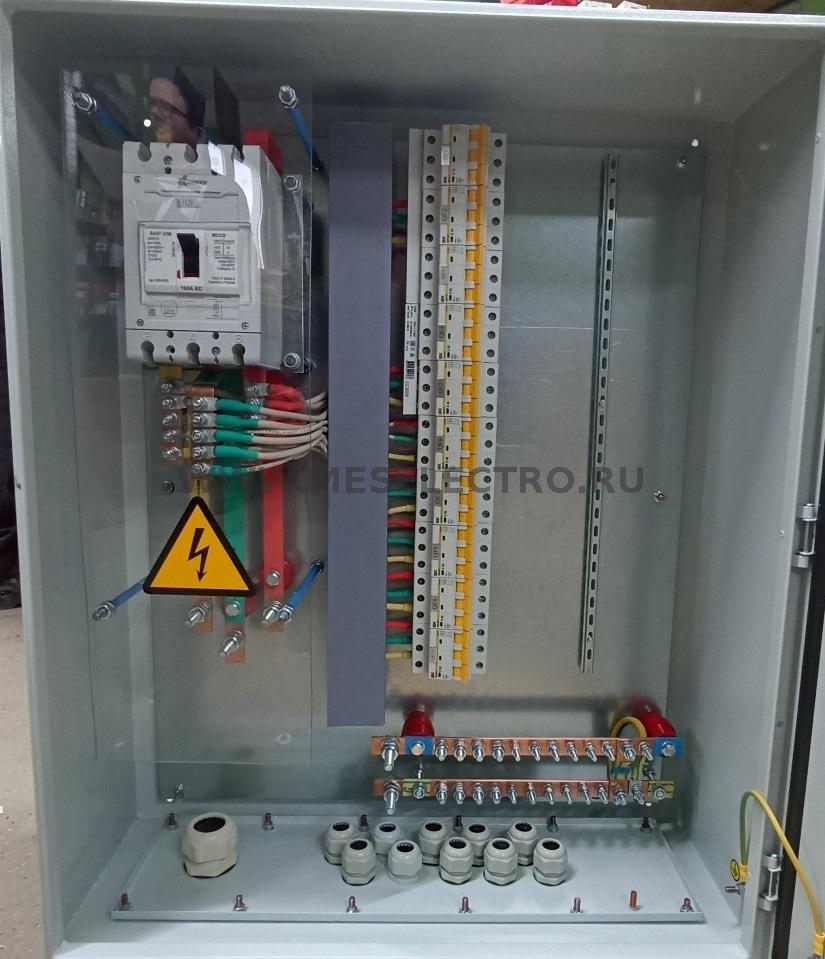

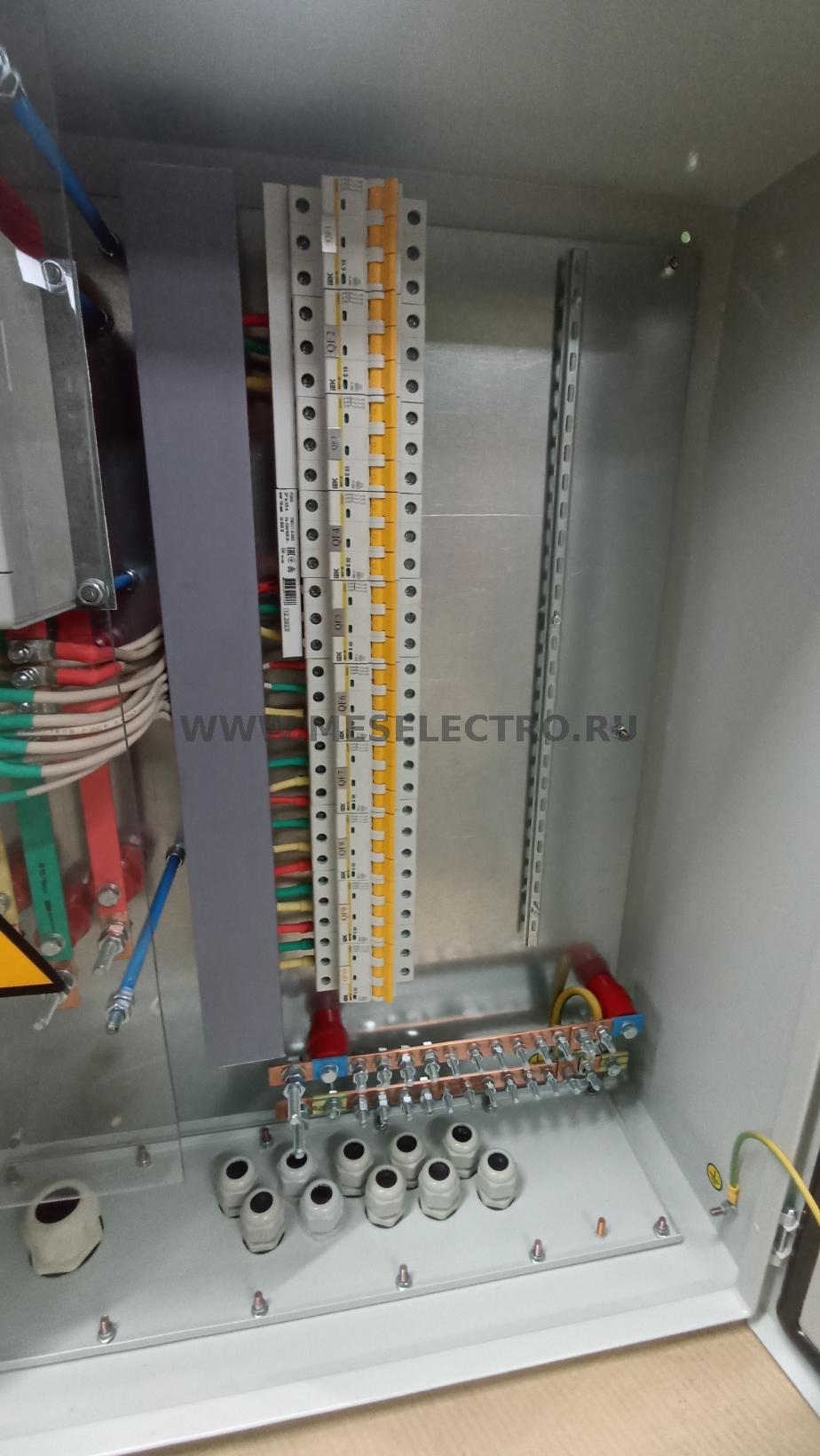

Произведена сборка распределительного щита навесного исполения на 160А
Произведена сборка распределительного щита навесного исполения на 160А
Низковольтное комплектное устройство ЩР предназначено для ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Щит распределительный предназначен для установки на территории строительных площадок, промышленных и гражданских объектах.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на распределительные щиты: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
1. Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
400 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
160 |
|
Номинальное напряжение изоляции,В |
500 |
|
Устойчивость к токам короткого замыкания, kA |
4,5кА |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
800 |
|
Ширина |
600 |
|
Глубина |
250 |
|
Масса, кг., не более |
44 |
2. Комплектность:
|
Наименование |
Кол-во |
|
ЩР Щит распределительный |
1 шт. |
|
ЩР Паспорт и Руководство по эксплуатации |
1 шт. |
|
Комплект сертификатов и паспортов на входящие в состав комплектующие и оборудование |
1 компл. |
3. Перечень входящих комплектующих:
|
№ п/п |
Наименование, краткая характеристика |
Кол-во |
Ед. изм. |
|
1 |
Корпус: Щит навесной 800х600х220, IP54, навсное исполнение, У3.1., RAL7035, знак "Молния" - 1 шт., Шильд - 1 шт. Сальниковые ввода в комплекте. Маркеровка - металлографика |
1 |
шт. |
|
2 |

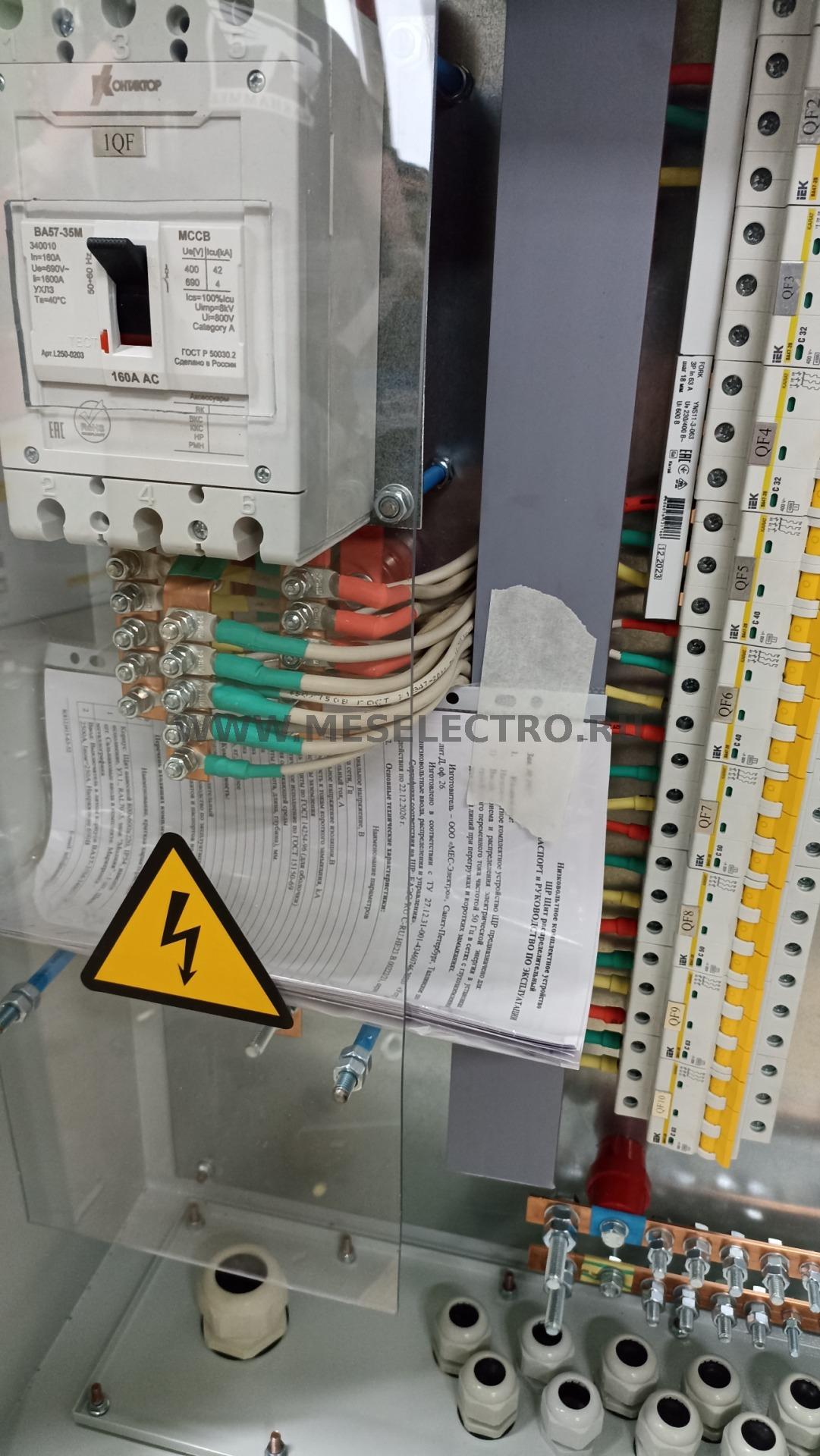

Ввод: Выключатель в литом корпусе ВА57-35М-340010-160А-2500А, Iном=250А. Напряжение 690В |
1 |
шт. |
|
3 |
Сборные шины: шина медная 3х20, Iном=275А |
1 |
компл. |
|
4 |
Выключатель автоматический трёхполюсный 63А C ВА47-29 4.5кА |
2 |
шт. |
|
5 |
Выключатель автоматический трёхполюсный 50А C ВА47-29 4.5кА |
2 |
шт. |
|
6 |
Выключатель автоматический трёхполюсный 40А C ВА47-29 4.5кА |
2 |
шт. |
|
7 |
ОЛ: Выключатель автоматический трёхполюсный 32А С ВА47-29 4.5кА |
2 |
шт. |
|
8 |
Выключатель автоматический трёхполюсный 16А C ВА47-29 4.5кА |
2 |
шт. |
|
Подключение кабельных линий отходящих линий - на нижние контакты (2,4,6) автоматических выключателей отходящих линий. |
|||
