Произведена сборка панели электроснабжения систем противожарной защиты ПЭСПЗ 2х250А/380VAC (АВР на магнитных контакторах)
Произведена сборка панели электроснабжения систем противожарной защиты ПЭСПЗ 2х250А/380VAC (АВР на магнитных контакторах)

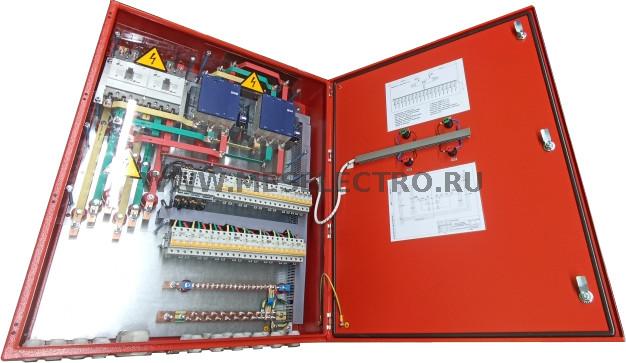

Низковольтное комплектное устройство Панель электроснабжения систем противопожарной защиты ПЭСПЗ (2 ввода) предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.

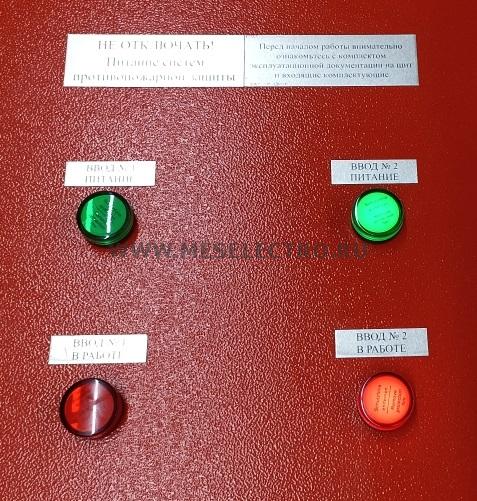

- Индикации наличия напряжения на вводе № 1 (2) осуществляется индикаторными лампами зеленого цвета.
- Индикации ввода находящегося в работе лампами красного цвета «Ввод № 1 в работе», «Ввод № 2 в работе».
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС07.04039. Срок действия по 04.12.2028 г.
- Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
400 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
250 |
|
Номинальное напряжение изоляции,В |
500 |
|
Номинальное импульсное напряжение, кВ |
500 |
|
Устойчивость к токам короткого замыкания, kA |
4,5 |
|
Номинальное напряжение вспомогательных цепей, В |
220VAC |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
1000 |
|
Ширина |
800 |
|
Глубина |
250 |
|
Масса, кг., не более |
56 |
- Комплектность:
|
Наименование |
Кол-во |
|
ПЭСПЗ Панель электроснабжения систем противопожарной защиты |
1 шт. |
|
ПЭСПЗ Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов |
1 компл. |
- Перечень входящих комплектующих:
|
№ п/п |
Наименование, краткая характеристика |
Кол-во |
Ед. изм. |
|
1 |
Корпус - щит с монтажной панелью 1000х800х200, IP54. Цвет двери - |
1 |
компл |
|
2 |

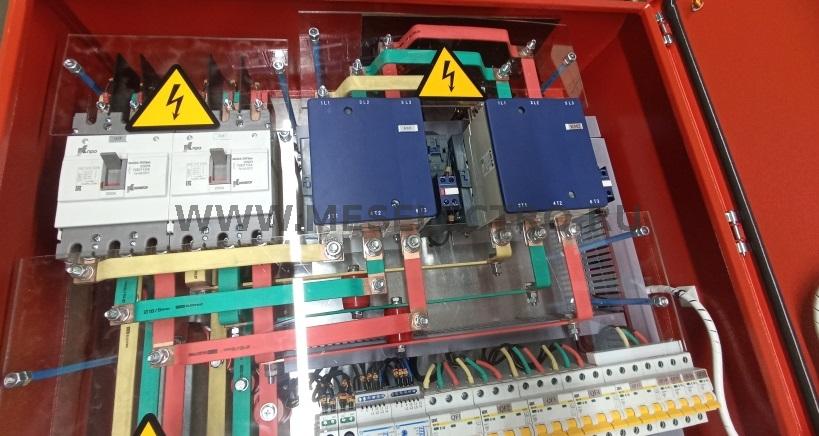

Ввод: Выключатель автоматический ВА04-35 Про 3p 250А Icu-25kA (250П) |
2 |
шт. |
|
3 |
Защита цепей управления: держатель предохранителя Iном= 2А |
6 |
шт. |
|
4 |
Реле контроля напряжения РНПП-311М |
2 |
шт. |
|
5 |
Контактор магнитный ПМЛ-7100-250А-220AC-УХЛ4-Б |
2 |
шт. |
|
6 |

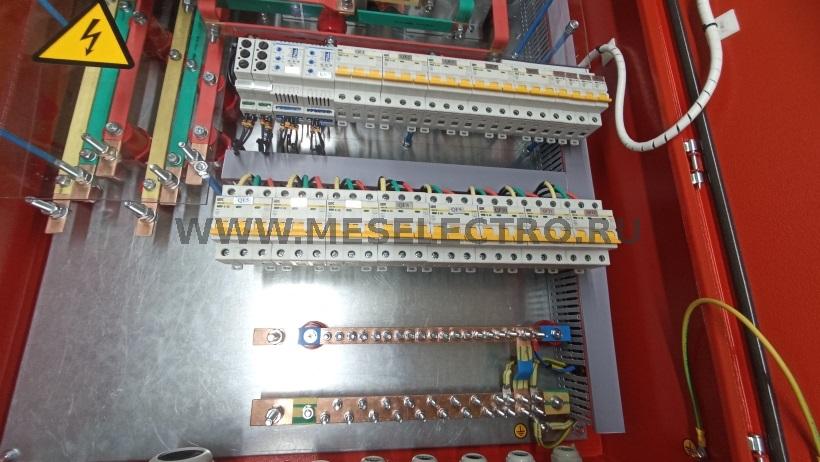

ОЛ № 1-12: Выключатель автоматический 3П ВА47-29 Iном=40А |
12 |
шт. |
|
7 |
ОЛ № 13: Выключатель автоматический 3П ВА47-29, Iном=10А |
1 |
шт. |
|
8 |
ОЛ № 14-17: Выключатель автоматический 1П ВА47-29, Iном=10А |
4 |
шт. |
|
9 |
Лампа зеленого цвета индикации наличия напряжения "Ввод № 1 питание" |
1 |
шт. |
|
10 |
Лампа зеленого цвета индикации наличия напряжения "Ввод № 2 питание" |
1 |
шт. |
|
11 |
Лампа зеленого цвета "Ввод № 1 в работе" |
1 |
шт. |
|
12 |
Лампа красного цвета "Ввод № 2 в работе" |
1 |
шт. |
|
13 |
Сборные шины: шина медная 3х20, Iном=275А |
1 |
компл. |
|
15 |
Подключение отходящих кабельных линий производится на нижние зажимы автоматических выключателей отходящих линий. |
||
|
16 |
Подключение N и PE-проводников производиться на шиы N и PE из медной шины 3х20, Iном=275А |
||
