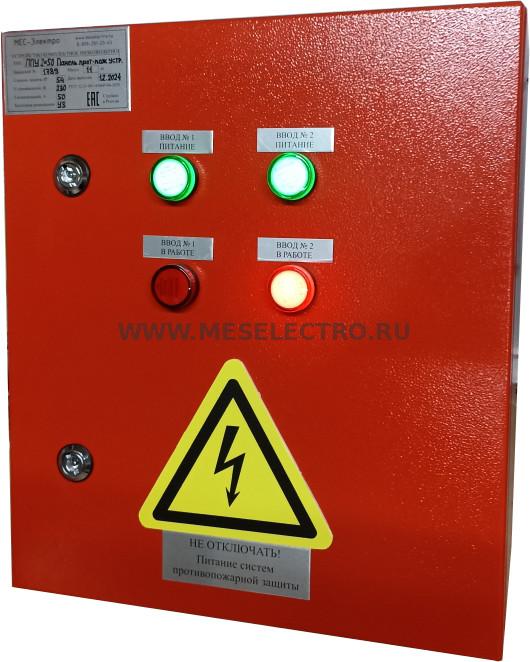

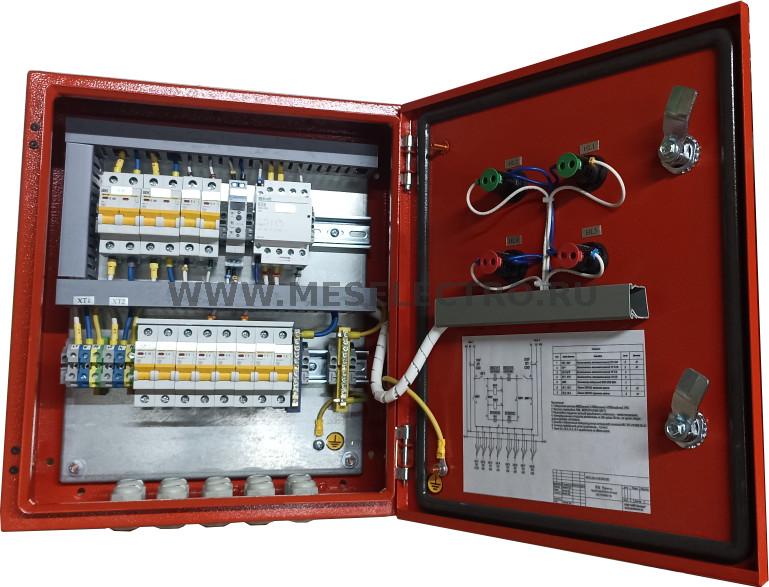

Произведена сборка панели противопожарных устройств ППУ 2х50/230VAC (8 отходящих линий)
Произведена сборка панели противопожарных устройств ППУ 2х50/230VAC (8 отходящих линий)
Низковольтное комплектное устройство панель противопожарных устройств ППУ предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
- Индикации наличия напряжения на вводах № 1 (2) сигнальными лампами зеленого цвета.
- Индикация ввода находящего в работе сигнальными лампами красного цвета
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели ППУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Сертификат системы добровольной сертификации пожарной безопасности № РОСС.RU.32623.ОС03.01154. Срок действия по 19.01.2028 г.
- Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
230 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
50 |
|
Номинальное напряжение изоляции,В |
500 |
|
Номинальное импульсное напряжение, кВ |
500 |
|
Устойчивость к токам короткого замыкания, kA |
4,5 |
|
Номинальное напряжение вспомогательных цепей, В |
220VAC |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
400 |
|
Ширина |
350 |
|
Глубина |
150 |
|
Масса, кг., не более |
11 |
- Комплектность:
|
Наименование |
Кол-во |
|
ППУ Панель противопожарных устройств |
1 шт. |
|
ППУ Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов |
1 компл. |
- Перечень входящих комплектующих:
|
№ п/п |
Наименование, краткая характеристика |
Ед. изм. |
Кол-во |
|
1 |
Корпус: Корпус сварной навесной габ. Размер 400 (высота) х 350 (ширина) х 150 (глубина), IP54. Сальники в комплекте. Цвет двери- RAL3020 (красный) |
шт. |
1 |
|
2 |
Подключение вводных кабельных линий - на клеммы проходные 6 мм.2 |
компл. |
1 |
|
3 |
Подключение фазных проводников отходящих линий на нижние зажимы автоматических выключателей отходящих линий. |
компл. |
1 |
|
4 |
Ввод: Автоматический выключатель модульный IEK ВА47-29 двухполюсный 2п 50А C 4,5кA AC/DC (перемен./постоян.) |
шт. |
2 |
|
5 |
Реле напряжения, РН-118 однофазное, с индикатором, до 3,5 кВт Novatek Electro |
шт. |
1 |
|
6 |
Контактор модульный 2НО+2НЗ МК-103 DERKAFT, Iном=63А |
шт. |
1 |
|
7 |
ОЛ № 1-7: Автоматический выключатель модульный IEK ВА47-29 однополюсный 1п 6А C 4,5кA AC/DC (перемен./постоян.) |
шт. |
7 |
|
8 |
ОЛ № 8: Автоматический выключатель модульный IEK ВА47-29 однополюсный 1п 16А C 4,6кA AC/DC (перемен./постоян.) |
шт. |
1 |
|
9 |
Лампа зеленая 230 VAC "Наличие напряжения на вводе № 1, "Наличие напряжения на вводе № 2" |
шт. |
2 |
|
10 |
Лампа красная 230 VAC "Ввод № 1 в работе", "Ввод № 2 в работе" |
шт. |
2 |
|
11 |
Маркировка - металлографика |
компл. |
1 |
