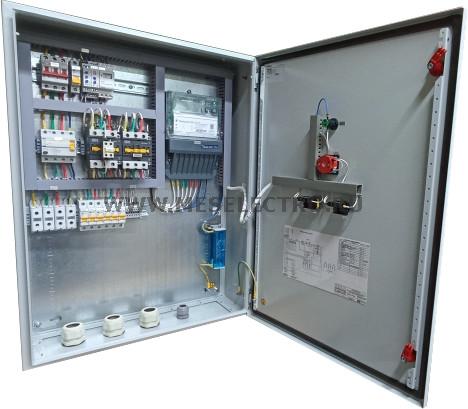

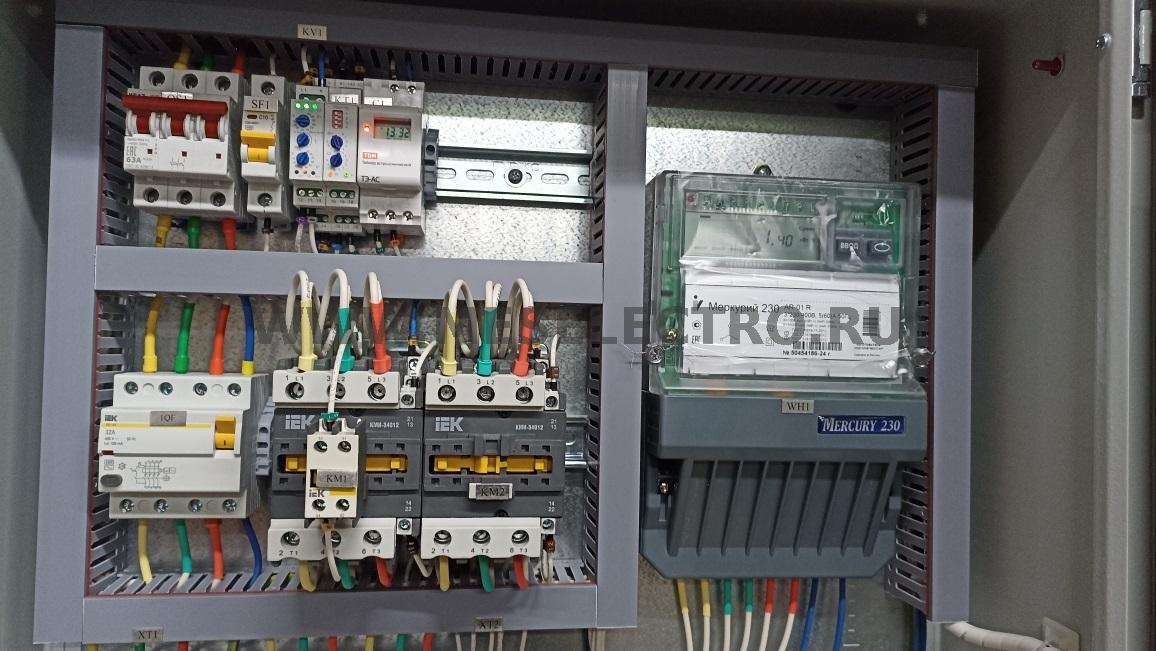

Произведена сборка щита наружного освещения ЩНО 63А с учетом ЭЭ (Фотореле / Местное / Таймер)
Произведена сборка щита наружного освещения ЩНО 63А с учетом ЭЭ (Фотореле / Местное / Таймер)
Щит наружного освещения предназначен для:
- Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

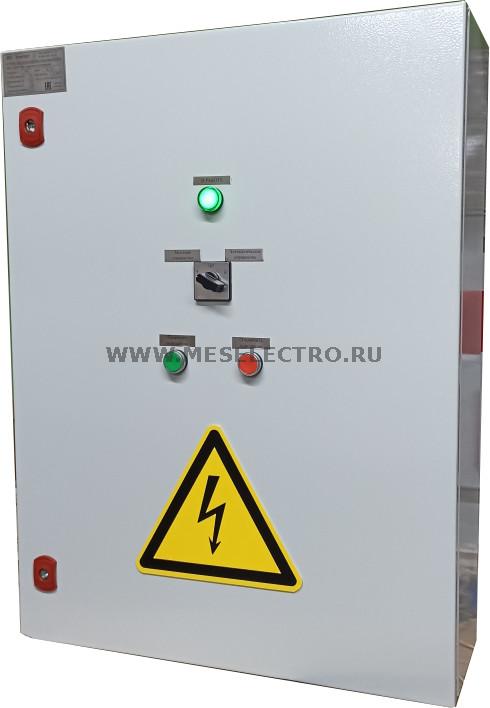

- Управлением режимом освещения (включения коммутационных аппаратов) по команде от суточного таймера или в местном управлении от кнопок «включить освещение» и «отключить освещение», расположенных на двери щита. Включение в местном управлении осуществляется в независимости от положения переключателя «Местное / 0 / Автоматическое».
Климатическое исполнение – У3.1.
ЩНО предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях. Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
- Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
400 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
63 |
|
Номинальное напряжение изоляции,В |
500 |
|
Номинальное импульсное напряжение, кВ |
500 |
|
Устойчивость к токам короткого замыкания, kA |
6кА |
|
Номинальное напряжение вспомогательных цепей, В |
220VAC |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1 |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
800 |
|
Ширина |
600 |
|
Глубина |
200 |
|
Масса, кг., не более |
34 |
- Комплектность:
|
Наименование |
Кол-во |
|
ЩНО Щит наружного освещения |
1 шт. |
|
ЩНО Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов |
1 компл. |
