Произведена сборка щита автоматического включения резерва АВР для четырехтрансформаторной подстанции

Произведена сборка щита автоматического включения резерва АВР для четырехтрансформаторной подстанции

Щит АВР для четырехтрансформаторной подстанции предназначен для реализации алгоритма АВР распределительного устройства 6(10)кВ на моноблоках RM6.

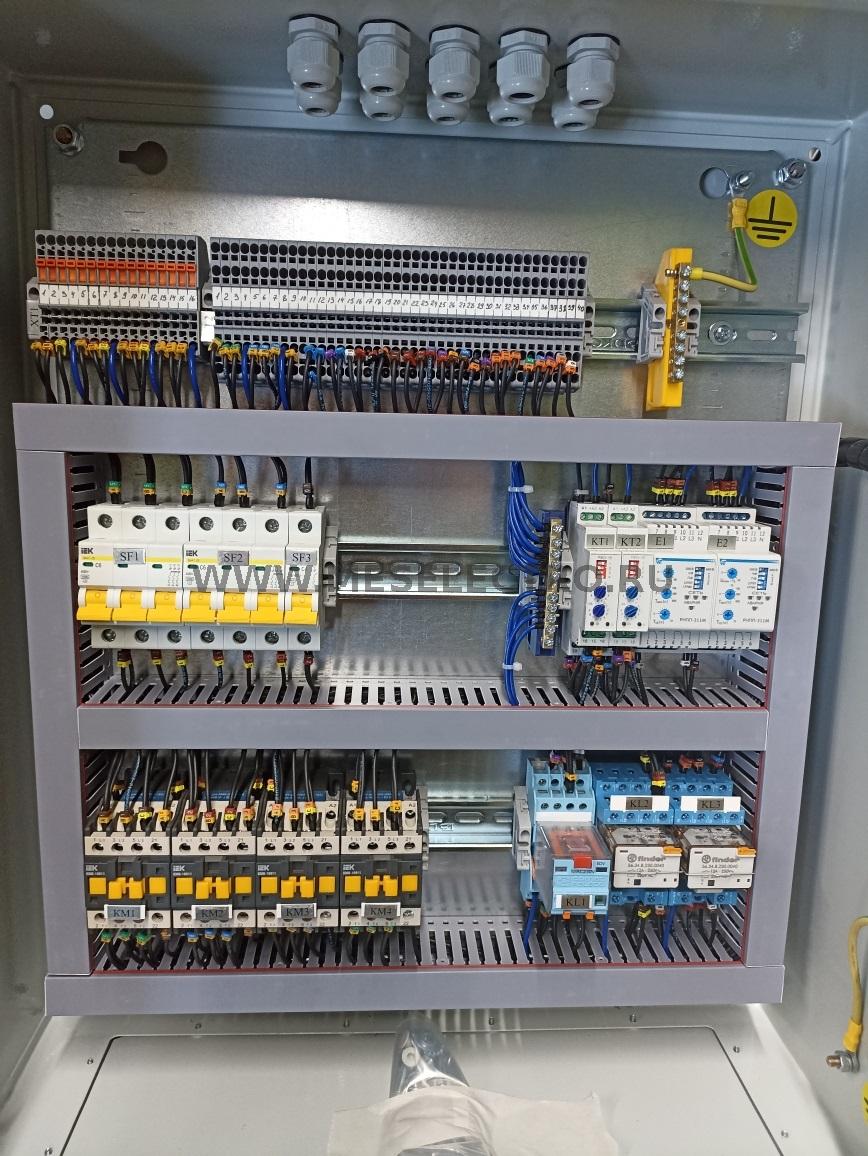

Контроль напряжения осуществляется с помощью схемы на 4-х контакторах КМ1,КМ2,КМ3, КМ4 и двух реле контроля напряжения реле контроля напряжения РНПП-311.

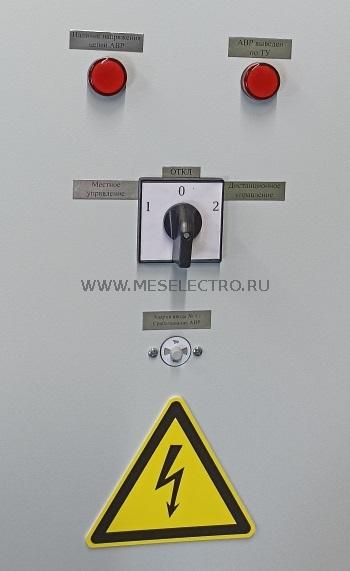

Выбор способа управления – Местное управление /Дистанционное управления осуществляется с помощью ключа расположенного на двери щита.

Индикация наличия напряжения цепей АВР- лампа красного цвета 230VAC

Индикация "АВР выведен по ТУ" – с помощью лампы красного цвета 230VAC.

Климатическое исполнение – У3.1.

Щит АВР предназначен для установки в трансформаторных или распределительных подстанциях, щитовых помещениях.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
