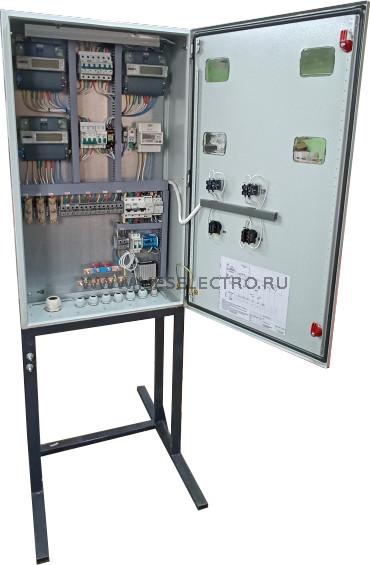

Произведена сборка шкафа учета электроэнергии (4 счетчика электроэнергии) с линией наружного освещения

1. Низковольтное комплектное устройство шкаф учета электроэнергии ШУ предназначен для ввода и распределения электроэнергии переменного трехфазного тока частотой 50Гц.
2. Учёт электроэнергии осуществляется счетчиками «Меркурий 236» заводские номер 50323705, 50135797, 50135617 по трёхфазным отходящими линиям и счетчиком электроэнергии СЕ102М R5 145-А зав. № 010748199616005 (номерная бирка 2744487).
3. Подключение питающего кабеля производится на шинные отводы из медной шины 3х20.
4. Подключение отходящих кабельных линий производится на проходные клеммны 35 мм.2
5. Категория размещения (по ПУЭ раздел 4) – У3.1. Установка в электротехническом помещении.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

1. Низковольтное комплектное устройство шкаф учета электроэнергии ШУ предназначен для ввода и распределения электроэнергии переменного трехфазного тока частотой 50Гц.
2. Учёт электроэнергии осуществляется счетчиками «Меркурий 236» заводские номер 50323705, 50135797, 50135617 по трёхфазным отходящими линиям и счетчиком электроэнергии СЕ102М R5 145-А зав. № 010748199616005 (номерная бирка 2744487).
3. Подключение питающего кабеля производится на шинные отводы из медной шины 3х20.
4. Подключение отходящих кабельных линий производится на проходные клеммны 35 мм.2
5. Категория размещения (по ПУЭ раздел 4) – У3.1. Установка в электротехническом помещении.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Наименование параметров	Показатель параметров
Номинальное напряжение, В	400
Частота сети, Гц	50
Номинальный ток, А	80
Номинальное напряжение изоляции,В	500
Номинальное импульсное напряжение, кВ	500
Устойчивость к токам короткого замыкания, kA	6
Номинальное напряжение вспомогательных цепей, В	-
Вид системы заземления	ТN-C-S
Степень защиты по ГОСТ 14254-96 (для оболочки)	IP54
Климатическое исполнение по ГОСТ 15150-69	У1
Условия окружающей среды	А
Габариты (высота, длина, глубина), мм.
Высота	1000
Ширина	600
Глубина	250
Масса, кг., не более	54

Наименование	Кол-во
ШУ Шкаф учета	1 шт.
ШУ Паспорт и руководство по эксплуатации	1 шт.
Схема принципиальная расключения цепей учета	1 шт.
Комплект сертификатов и паспортов	1 компл.
