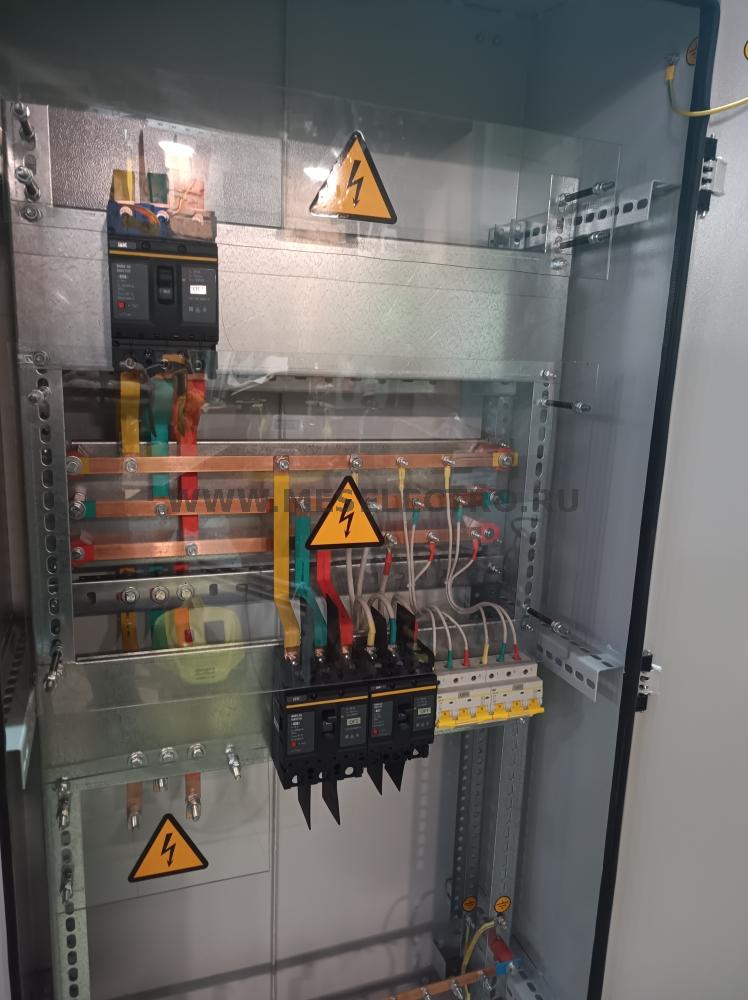

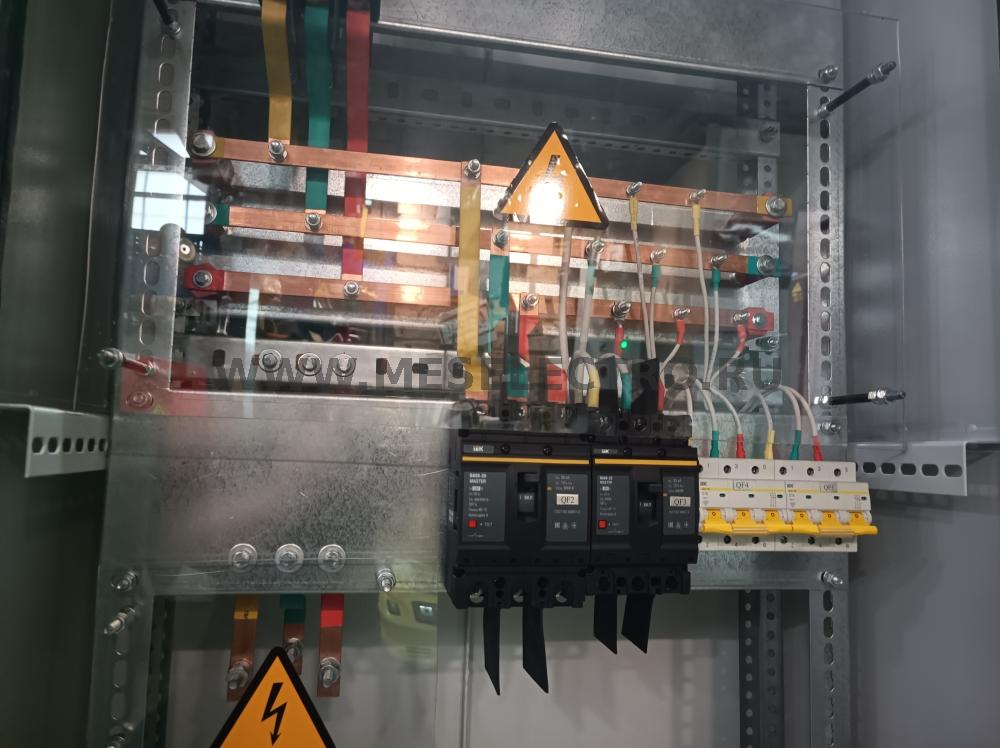

Произведена сборка распределительного пункта уличной установки 250А
Произведена сборка распределительного пункта уличной установки 250А
ПР Пункт распределительный 250А уличной установки предназначен для ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Климатическое исполнение – У1.
ПР предназначен для установки на территории строительных площадок, промышленных и гражданских объектах.
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на НКУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
- Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
400 |
|
Номинальный ток, А |
250 |
|
Степень защиты по ГОСТ 14254-96 |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1 |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота (на цоколе 100 мм.) |
1820 |
|
Ширина |
780 |
|
Глубина |
410 |
|
Масса, кг., не более |
82 |
- Комплектность:
|
Наименование |
Кол-во |
|
ПР Пункт распределительный |
1 шт. |
|
ПР. Паспорт и руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов на входящие комплектующие |
1 компл. |
- Перечень входящих комплектующих:
|
№ п/п |
Наименование, краткая характеристика |
Ед. изм. |
|
1 |
Корпус: Кабельный киоск уличной установки, габ. Размер 1720х780х410, IP54, У1. Цвет корпуса - RAL7035. Шильд - 1 шт., Знак "молния" - 1 шт. |
шт. |
|
2 |
Подключение вводного кабеля АПвБбШп 4х240 на шинные отводы ШМТ 3х20 |
шт. |
|
3 |
Ввод: Автоматический выключатель ВА88-35 3Р 250А 35кА MASTER IEK |
шт. |
|
4 |
ОЛ № 1 (100кВт) : Автоматический выключатель ВА88-35 3Р 160А 35кА MASTER IEK |
шт. |
|
5 |
ОЛ № 2 (40кВт): Выключатель автоматический трехполюсный ВА88-35 80А 35кА РЭ800А |
шт. |
|
6 |
ОЛ № 3,4 (5кВт): Выключатель автоматический трехполюсный 16А С ВА47-100 10кА |
шт. |
|
7 |
Сборные шины: шина медная 3х20, Iном=275А |
компл. |
|
8 |
Шина N, PE: Шина медная 3х20, Iном=275А |
компл. |
|
9 |
Маркеровка - металлографика |
компл. |
