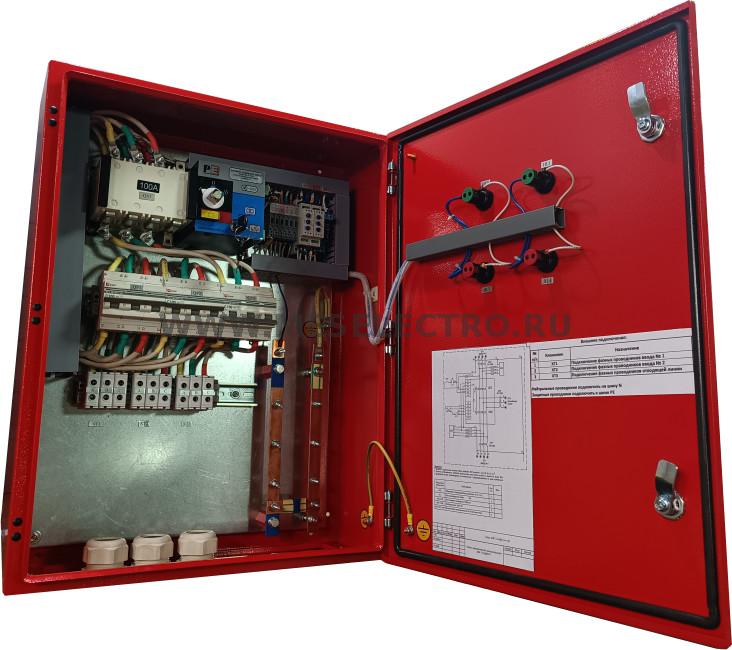

Произведена сборка панели противопожарных устройств ППУ 2х100 (АВР на моторизованном рубильнике 100А)
Произведена сборка панели противопожарных устройств ППУ 2х100 (АВР на моторизованном рубильнике 100А)
Низковольтное комплектное устройство панель противопожарных устройств (ППУ) предназначено для:
- Ввода, приема и распределения электрической энергии в установках напряжением 230 В однофазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
- Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1.
- Индикации наличия напряжения на вводах № 1 (2) сигнальными лампами зеленого цвета.
- Индикация ввода находящего в работе сигнальными лампами красного цвета.
Режимы работы:
- Местное управление – оперативной ручкой при переводе ключа в положение "Местное".
- Автоматическое управление – приоритет ввод № 1. Режим работы – АВР. Осуществляется переводом ключа в положение "Местное".
Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.
Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».
Сертификат соответствия на панели ППУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
Основные технические характеристики:
|
Наименование параметров |
Показатель параметров |
|
Номинальное напряжение, В |
380 |
|
Частота сети, Гц |
50 |
|
Номинальный ток, А |
100 |
|
Номинальное напряжение изоляции,В |
500 |
|
Номинальное импульсное напряжение, кВ |
500 |
|
Устойчивость к токам короткого замыкания, kA |
4,5 |
|
Номинальное напряжение вспомогательных цепей, В |
220VAC |
|
Вид системы заземления |
ТN-C-S |
|
Степень защиты по ГОСТ 14254-96 (для оболочки) |
IP54 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У3.1. |
|
Условия окружающей среды |
А |
|
Габариты (высота, длина, глубина), мм. |
|
|
Высота |
650 |
|
Ширина |
500 |
|
Глубина |
200 |
|
Масса, кг., не более |
48 |
Комплектность:
|
Наименование |
Кол-во |
|
ППУ Панель противопожарных устройств |
1 шт. |
|
ППУ Паспорт и Руководство по эксплуатации |
1 шт. |
|
Схема принципиальная |
1 шт. |
|
Комплект сертификатов и паспортов |
1 компл. |

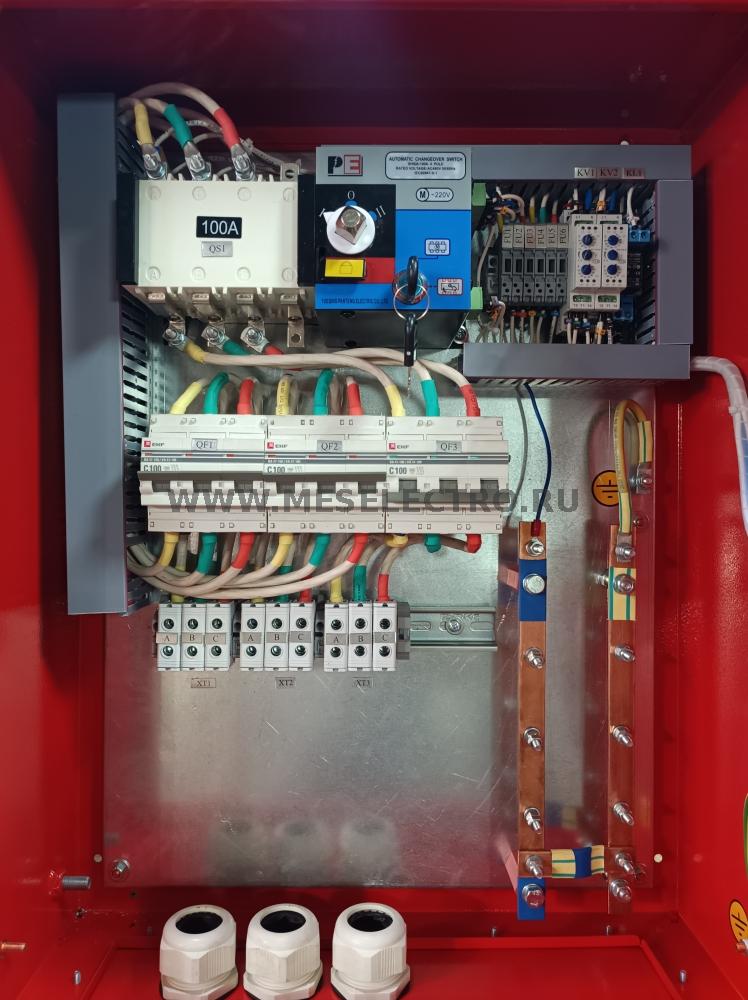

Перечень входящих комплектующих:
|
№ |
Наименование, краткая характеристика |
Цена |
Сумма |
|
1 |
Корпус: Корпус сварной навесной габ. Размер 650 (высота) х 500(ширина) х 220 (глубина), IP54. Сальники в комплекте. Цвет двери - RAL3026 (красный) |
|
компл. |
|
2 |
Ввод: Выключатель автоматический трехполюсный 100А С ВА 47-100 10кА EKF PROxima |
|
шт. |
|
3 |

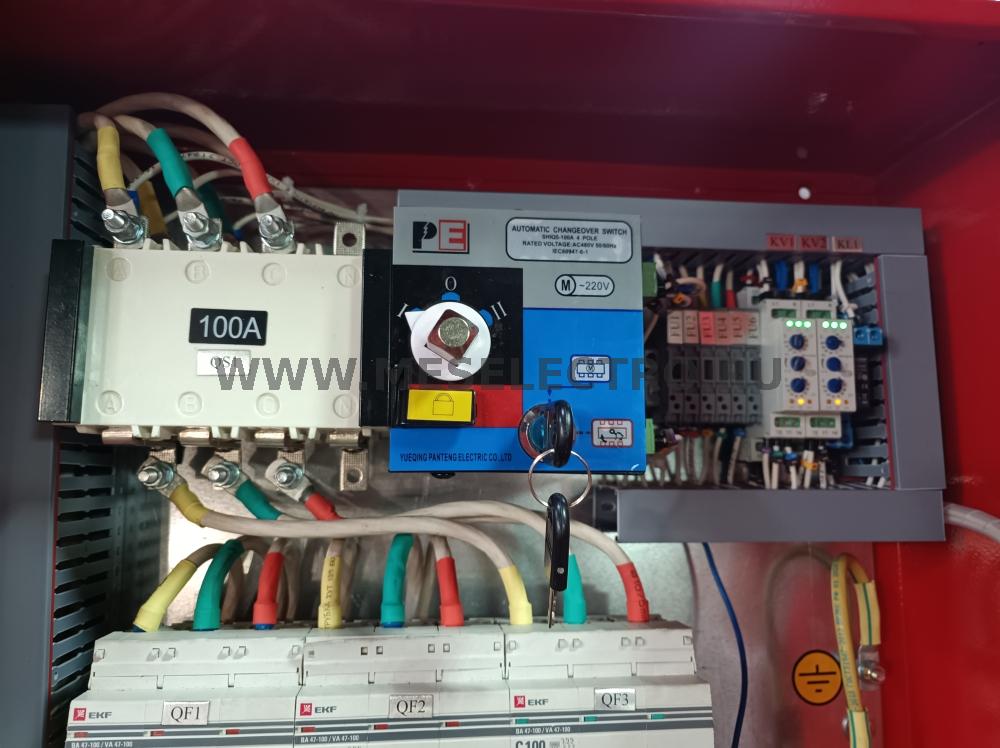

АВР на моторизованном рубильнике 100А |
|
шт. |
|
4 |
Реле напряжения трехфазное РНПП-311М вкл/откл защит |
|
шт. |
|
5 |
Защита цепей управления: Держатель предохранителя 2А |
|
шт. |
|
6 |
ОЛ: Выключатель автоматический трехполюсный 100А С ВА 47-100 10кА EKF PROxima |
|
шт. |
|
7 |
Лампа зеленая 230 VAC (Наличие напряжения на вводе № 1/2) |
|
шт. |
|
8 |
Лампа красная 230 VAC (В работе ввод № 1/2) |
|
шт. |
|
9 |
Подключение вводных кабельных линий на проходные клеммы 50 мм.2 |
|
шт. |
|
10 |
Маркеровка - металлографика |
|
шт. |
|
Режимы работы: 1. Местное. 2. Автоматическое. |
|||
|
Выбор режимов работы – переводом ключа в положение "Местное / Автоматическое" |
|||
