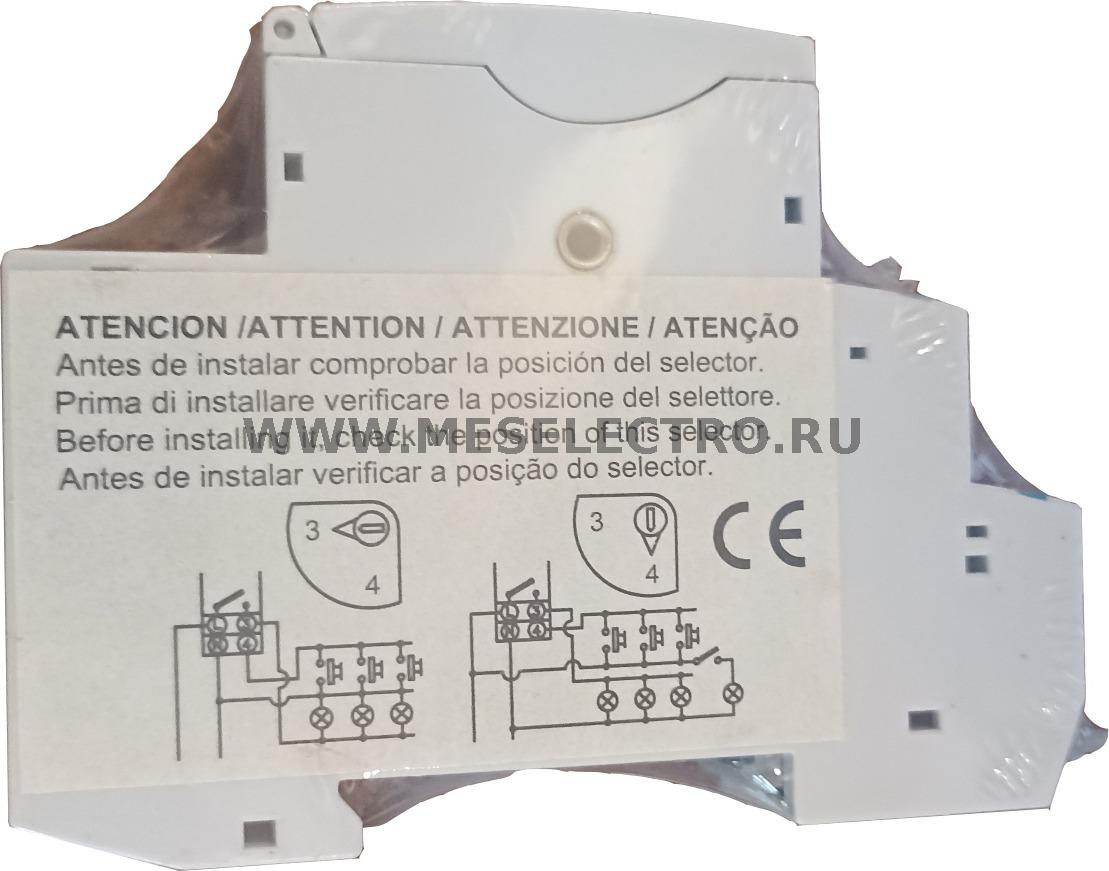

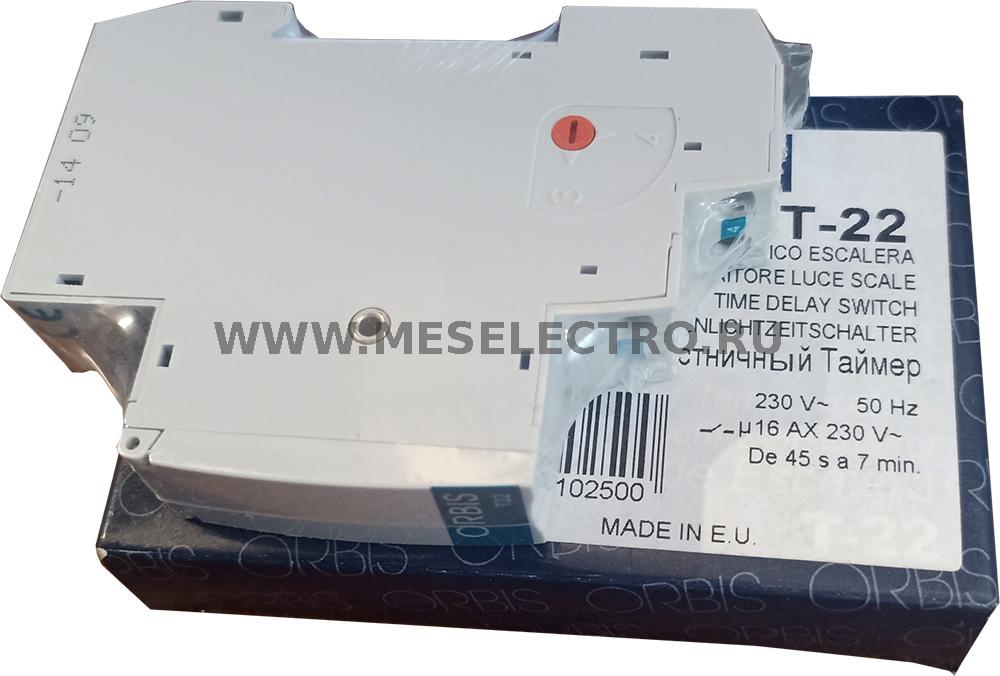

Лестничный таймер модульный T-22 ORBIS (OB063031)

ЩТЗ Щит тепловой защиты с реле ТР-100 и указательными реле РУ-21

Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение вентиляции и подачу напряжения на независимый расцепитель РУВН

Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.

Индикация на двери щита "Датчики в норме", "Обрыв, КЗ датчика, отказ реле", "Нормальная работа трансформатора", "Температура трансформатор 140 градусов".

Указательными реле РУ-21/220 обозначаются события "Перегрев трансформатора", "Отключение трансформатора"

В щите предусмотрен выход на включение вытяжного вентилятора, подача питания на независимый расцепитель РУВН

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ЩАВР Щит автоматического включения резерва 2х32А

Щит автоматического включения резерва (ЩАВР) предназначен для ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

Реализации алгоритма АВР с использованием контакторов.

Контроль напряжения осуществляется с помощью реле контроля напряжения РКН-3-15 по вводам № 1,2.

Индикация наличия напряжения на вводе № 1,2 осуществляется лампами 230VAC зеленого цвета «ВВОД № 1 / 2. Наличие напряжения». Индикация ввода находящегося в работе осуществляется лампами 230VAC красного цвета «ВВОД № 1 / 2. ВКЛЮЧЕНО».

ВРУ Вводно-распределительное устройство газовой котельной 2х40А

Назначение:

Вводно-распределительное устройство (ВРУ) предназначен для ввода и распределения электроэнергии трехфазного переменного тока потребителей газовой  котельной

Климатическое исполнение – У3.1.

Щит ВРУ предназначен для установки в электротехническом помещении.

Номинальный ток 40А

Кол-в секций вводно-распределительного устройства: 2 секции

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на щиты ВРУ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
