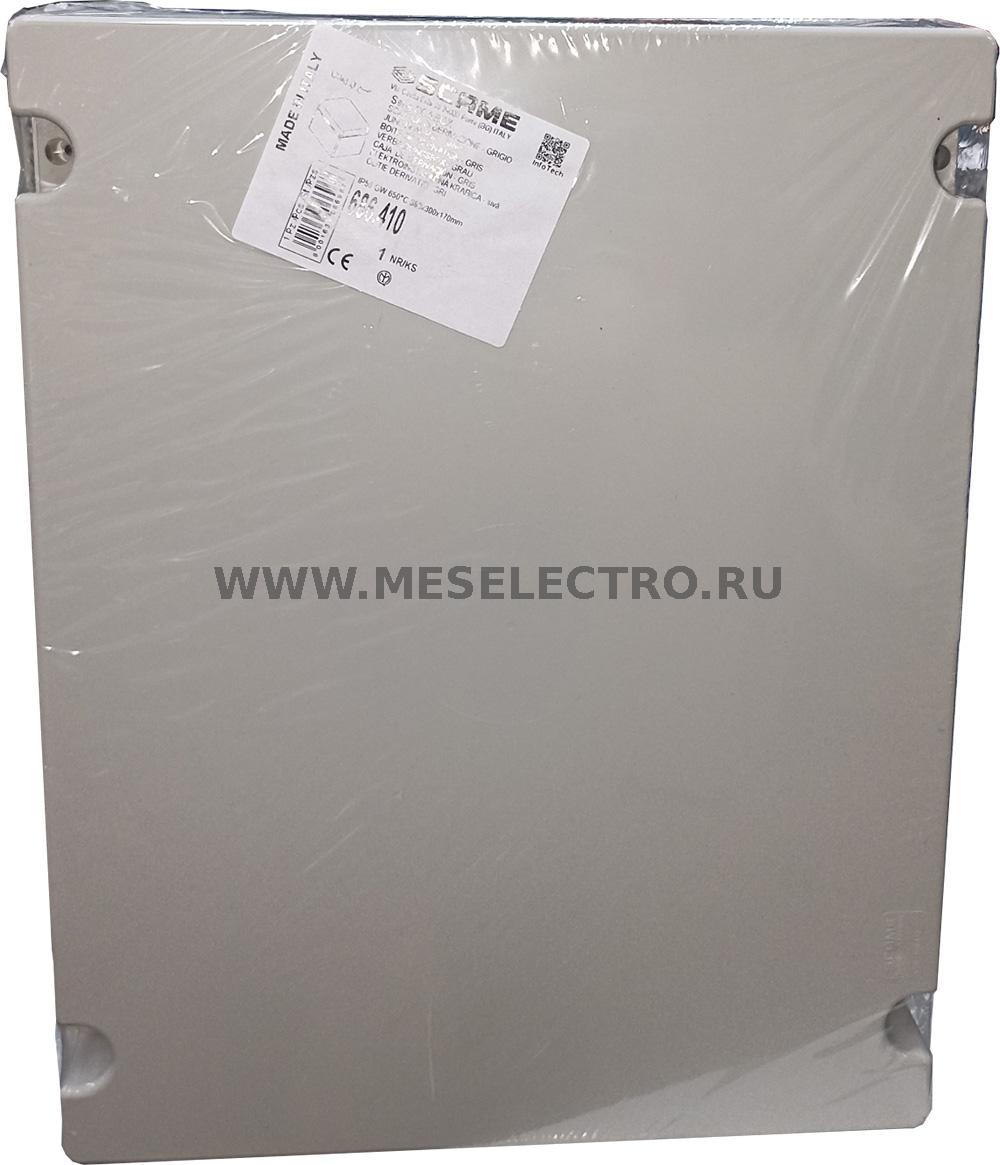

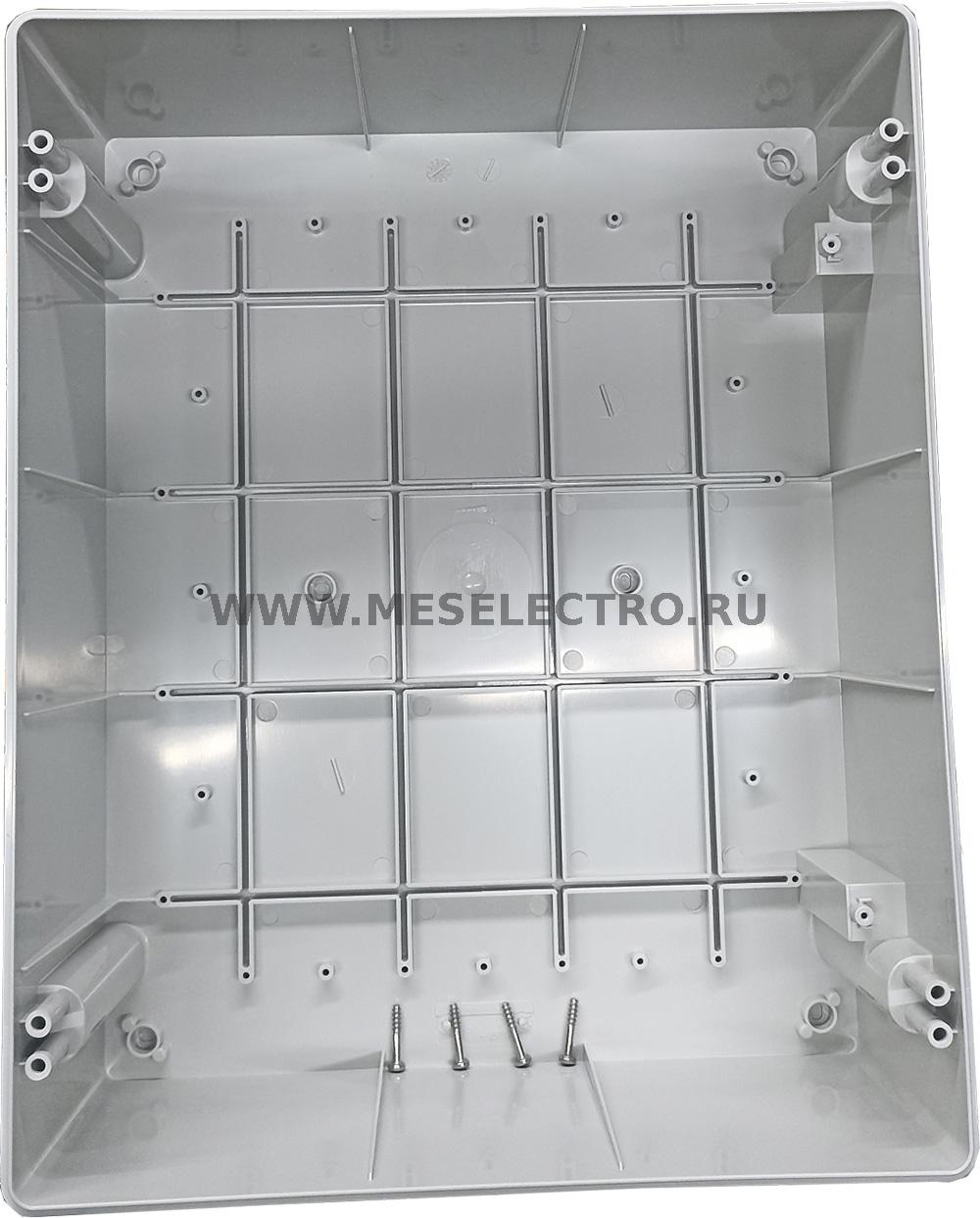

Коробка распределительная 380x300x170mm, без вводов, IK08, GW 650°C, IP56, серия SCABOX

ЩТЗ Щит тепловой защиты с реле ТР-100 и указательными реле РУ-21

Низковольтное комплектное устройство ЩТЗ (Щит тепловой защиты) предназначен для контроля температурного режима трансформатора с литой изоляцией. При опасном повышении температуры трансформатора щит обеспечивает предупредительную сигнализацию, включение вентиляции и подачу напряжения на независимый расцепитель РУВН

Контроль осуществляется температурным реле ТР-100 с 3-мя датчиками температуры установленными в обмотках трансформатора.

Индикация на двери щита "Датчики в норме", "Обрыв, КЗ датчика, отказ реле", "Нормальная работа трансформатора", "Температура трансформатор 140 градусов".

Указательными реле РУ-21/220 обозначаются события "Перегрев трансформатора", "Отключение трансформатора"

В щите предусмотрен выход на включение вытяжного вентилятора, подача питания на независимый расцепитель РУВН

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Сертификат соответствия на ЩТЗ: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ЩЗС Щит земляной сигнализации (6 ТТНП)

Щит земляной сигнализации (ЩЗС) предназначен для:

1. Определения поврежденного присоединения кабельных линий при однофазных замыканиях на землю в компенсированных кабельных сетях напряжением 6-10кВ.

2. Использования в схемах устройств релейной защиты и автоматики энергетических систем совместно с трансформаторами нулевой последовательности (ТТНП).

ЩАВР Щит автоматического включения резерва 2х16А

Щит автоматического включения резерва (ЩАВР) предназначен для ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.

Реализации алгоритма АВР с использованием контакторов и двух реле контроля напряжения РНПП-311М

Индикация наличия напряжения на вводе № 1,2 осуществляется лампами 230VAC зеленого цвета «ВВОД № 1 / 2. Наличие напряжения». Индикация ввода находящегося в работе осуществляется лампами 230VAC красного цвета «ВВОД № 1 / 2. ВКЛЮЧЕНО».
