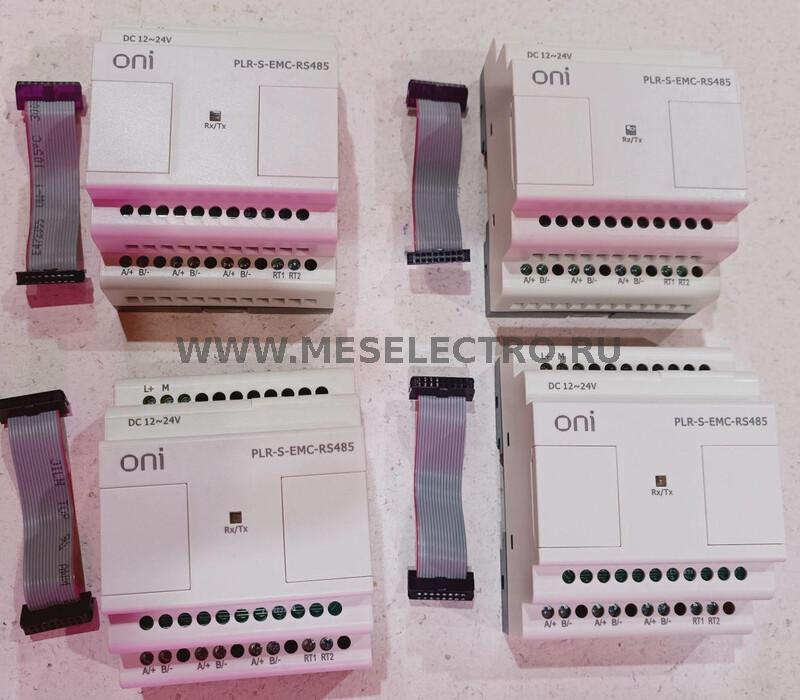

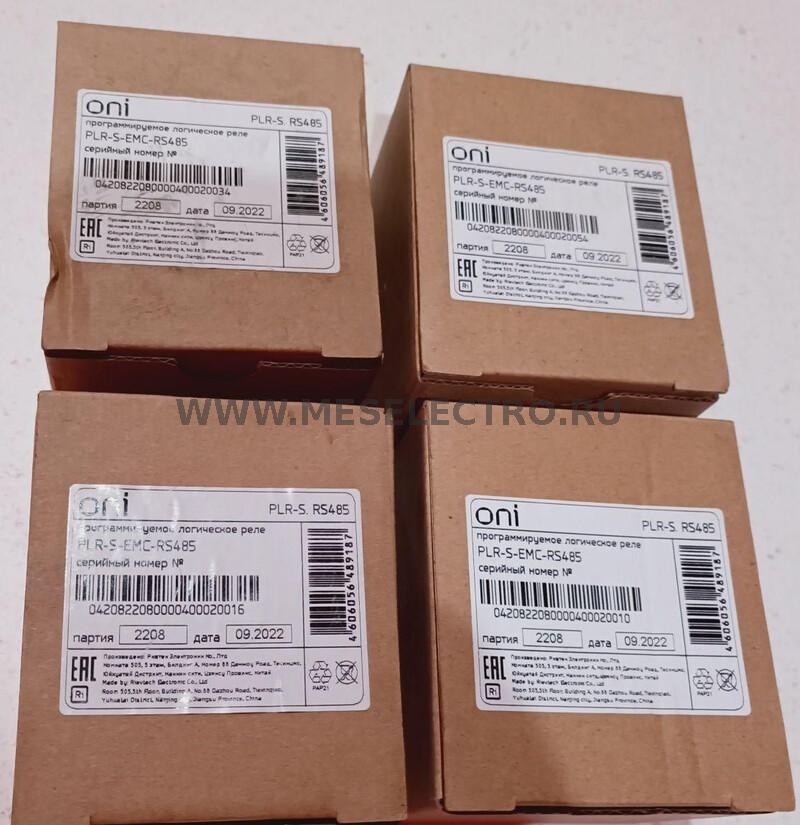

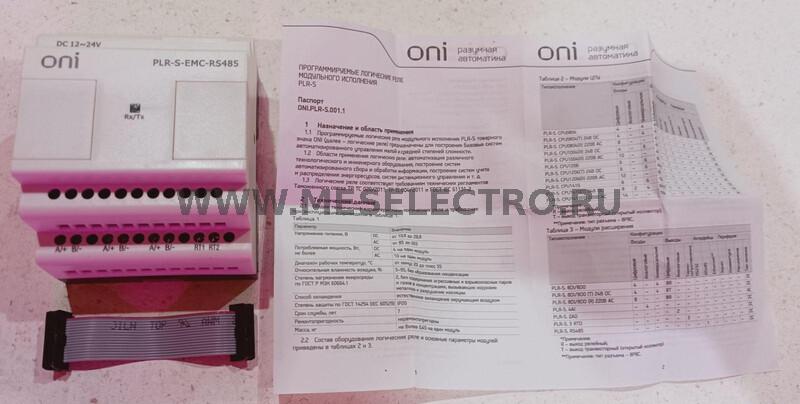

PLR-S-EMS-RS485 Модуль расширения к реле PLR-S

ВРУ 2х250А Вводно-распределительное устройство с АВР на программируемом реле ПР102 "ОВЕН"

ВРУ 2х250А Вводно-распределительное устройство предназначено для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной и изолированной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Реализации алгоритма автоматического включения резерва (АВР). Приоритет – ввод № 1. В качестве программируемого реле применено программируемое реле на 40 каналов ввода/ вывода с возможностью расширения входов/ выходов ПР102 от компании "ОВЕН"
3. Индикации включенного положения выключателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC зеленого цвета.
4. Индикация аварийного отключения выкючателей "Ввод 1", "Ввод 2", "Межсекция" осуществляется лампой 230VAC красного цвета.
5. Контроль напряжения на обоих ввода осуществляется с помощью реле контроля напряжения производства DRF-3-5 (DKC).
6. В щите предусмотрено местное управление включением автоматических выключателей "Ввод 1", "Ввод 2", "Межсекция" от кнопок "ВКЛ" и "ОТКЛ" размещенными на двери щита.
7. Выбор режима работы осуществляется переключателем 1-2 "Местное управление" / "Автоматическое управление".
8. Схемным решением предусморена выдача в систему диспетчеризации данных о наличии напряжения на вводе № 1,2, положения вводных и межсекционного выключателя, аварийного состояния выключателей.

ША Шкаф автоматики КНС (GSM-контроллер CCU825)

Шкаф автоматики предназначен для индикации и передачи GSM-сообщениями событий о состоянии канализационной насосной станции КНС:

- нарушение электроснабжения КНС от реле контроля напряжения установленного в ВРУ КНС,

- сухой ход насосных агрегатов,

- нормальный режим насосных агрегатов

Материал корпуса - пластик

Климатическое исполнение – У3.1.

ША предназначен для установки в электротехнических помещениях.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на шкафы ША: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.

ШУО Шкаф управления обогревом с терморегулятором Welrok kt

ШУО предназначен для:

1. Ввода, приема и распределения электрической энергии в установках напряжением 400 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
2. Включение контакторов КМ1 КМ2, КМ3, КМ4 от терморегулятора Welrok kt по заданному алгоритму.

Изготовитель – ООО «МЕС-Электро», Санкт-Петербург, Таллинское шоссе, д. 153, корпус 2, лит.Д, оф. 26.

Изготовлено в соответствии с ТУ 27.12.31-001-43460746-2020 «Устройства комплектные низковольтные ввода, распределения и управления».

Сертификат соответствия на распределительные щиты: EAЭС RU C-RU.HE23.B.00222/21, серия RU № 0276890. Срок действия по 22.12.2026 г.
